ইমো থার্মাল রেডিয়েন্ট ফ্লেম স্প্রেড টেস্টার ISO5658 ASTM 1317

আইএমও থার্মাল রেডিয়েন্ট ফ্লেম স্প্রেড টেস্টার আইএসও ৫৬৫৮ এএসটিএম ১৩১৭

উপস্থাপনা:

এসএফটি আইএমও থার্মাল রেডিয়েন্ট ফ্লেম স্প্রেড টেস্টারএটি নির্মাণ সামগ্রী, উচ্চ গতির ট্রেনের সামগ্রী এবং জাহাজের উপাদানগুলির জ্বলন বৈশিষ্ট্যগুলির জন্য ব্যবহৃত হয়।

এসএফটি আইএমও থার্মাল রেডিয়েন্ট ফ্লেম স্প্রেড টেস্টারদূরত্ব এবং সিইএফ (সমালোচনামূলক তাপ বিকিরণ প্রবাহ) অনুযায়ী শিখা ছড়িয়ে পড়ার গতি, জ্বালানীর তাপ এবং মোট তাপ মুক্তি পরিমাপ করে।

এই পরীক্ষার পদ্ধতিটি ISO 5658-2 এবং IMO Res অনুযায়ী উল্লম্বভাবে ইনস্টল করা পরীক্ষার বস্তুর জ্বলন বৈশিষ্ট্যগুলি মূল্যায়ন করতে ব্যবহৃত হয়।653.

পরীক্ষার বস্তুটি তাপ সিঙ্কের গ্যাস জ্বলন প্রকারের দ্বারা প্রদত্ত উপযুক্ত তাপ ছড়িয়ে দেওয়ার এলাকার সংস্পর্শে আনা হয় এবং তারপর যখন জ্বলন ঘটে,সিগন্যালের মান mV-এ পরিমাপ করা হয় একটি ক্যালিব্রেটেড থার্মোকপল ব্যবহার করে.

উপরন্তু, অগ্নিসংযোগের সময়ও রেকর্ড করা হয় এবং পরীক্ষার বস্তুর দূরত্ব অনুযায়ী পরীক্ষার বস্তুর শিখা জ্বলন্ত সময় রেকর্ড করা হয়, এবং শিখা ছড়িয়ে পড়ার গতিও রেকর্ড করা হয়।
অন্যান্য পরীক্ষার আইটেমগুলির মধ্যে রয়েছে জ্বালানীর তাপ (এমজে/মি2), অবিচ্ছিন্ন জ্বলনের তাপ (এমজে/মি2), সমালোচনামূলক তাপ বিকিরণ প্রবাহ (কেডব্লিউ/মি2), অবিচ্ছিন্ন জ্বলনের গড় তাপ এবং মোট তাপ অপচয় (কেডব্লিউ) ।

পরামিতিঃ

বৈশিষ্ট্যঃ

1.এসএফটি আইএমও থার্মাল রেডিয়েন্ট ফ্লেম স্প্রেড টেস্টারচারটি প্রধান উপাদান নিয়ে গঠিতঃ একটি সেট রেডিয়েন্ট প্লেট হোল্ডার এবং একটি সেট নমুনা হোল্ডার। একই সময়ে, তাদের একসাথে সংযুক্ত করুন যাতে পরীক্ষার নমুনা, রেডিয়েন্ট প্লেট, নমুনা হোল্ডার,এবং পাইলট বার্নার প্রয়োজনীয় কাঠামো গঠন;
2. রেডিয়েন্ট প্যানেলটি প্রায় 480 মিমি X 280 মিমি আকারের একটি রেডিয়েটিং পৃষ্ঠ সরবরাহ করে এবং রেডিয়েটিং পৃষ্ঠের সামনে একটি তারের জাল স্ক্রিন সরবরাহ করা হয় যাতে রশ্মি বৃদ্ধি পায়;
3. একটি ব্লাভার ব্যবহার করুন রেডিয়েন্ট প্যানেলের জন্য বায়ু উত্স সরবরাহ করতে, এবং একটি ফ্রিকোয়েন্সি কনভার্টার ব্যবহার করুন সামঞ্জস্য করতে;
4. গ্যাস উত্স সামঞ্জস্য করার জন্য প্রোপেন ভর প্রবাহ নিয়ামক গ্রহণ করুন, বায়ু সঙ্গে মিশ্রিত করতে ভেন্টুরি মিশুক সঙ্গে সহযোগিতা এবং radiant প্যানেল দ্বারা প্রয়োজনীয় জ্বলন গ্যাস উৎস প্রদান;
5. এটি একটি মাল্টি-হোল ক্যালিব্রেশন প্লেট এবং একটি স্লাইডিং তাপ প্রবাহ মিটার চলন্ত ট্র্যাক সরবরাহ করে, যা তাপ বিকিরণ প্রবাহটি স্ট্যান্ডার্ড প্রয়োজনীয়তা পূরণ করে কিনা তা সনাক্ত করতে পারে;
6. জল-শীতল তাপ বিকিরণ প্রবাহ সেন্সর radiant প্যানেলের তাপ বিকিরণ প্রবাহ বক্ররেখা পরিমাপ করতে ব্যবহৃত হয়;
7. পোর্টেবল জল শীতল সঞ্চালন ডিভাইস, যা তাপ প্রবাহ মিটার পৃষ্ঠ তাপ অপসারণ করতে পারেন;
8. সিরামিক টিউব বার্নার একটি খোলা শিখা সঙ্গে পরীক্ষা নমুনা পৃষ্ঠ সরাসরি কাজ করতে পারেন;
9. রটার ফ্লোমিটার সমন্বয় পদ্ধতি গ্রহণ, যা মিশ্র জ্বলন গ্যাস সঙ্গে সিরামিক টিউব বার্নার প্রদান করতে পারেন;
10. গণ প্রবাহ নিয়ন্ত্রক সহজেই সমালোচনামূলক তাপ প্রবাহ পরিমাপ করে মিথেনের তাপ পরিমাপ করতে পারে;
11. আইএমও পরীক্ষার মান অনুযায়ী, তাপ মুক্তির হারের মতো সম্পর্কিত পরামিতিগুলি পরিমাপ করার জন্য থার্মোকপল ডিভাইস সরবরাহ করা যেতে পারে;
12. মিথেন ক্যালিব্রেশন বার্নার এবং মিথেন ভর প্রবাহ নিয়ন্ত্রক 1KW এবং 3KW শিখা তাপমাত্রা প্রদান করতে পারেন;
13. পরীক্ষার সময়, ক্যামেরা প্রোগ্রাম পরিমাপ অবস্থা পর্যবেক্ষণ এবং সংরক্ষণ করতে পারেন;
14. ফ্লেম স্প্রেড বৈশিষ্ট্য পরীক্ষা সরঞ্জাম একটি কোণ-নিয়মিত পর্যবেক্ষণ আয়না দিয়ে সজ্জিত করা হয়, পরীক্ষার সময় গ্লাস আয়না এবং নমুনা rake মাধ্যমে শিখা ছড়িয়ে হার পর্যবেক্ষণ করা যেতে পারে,এবং ফুট সুইচ দ্বারা স্বয়ংক্রিয়ভাবে রেকর্ড করা যেতে পারে;
15. কম্পিউটার এবং স্ট্যান্ডার্ড টেস্ট সফটওয়্যার পরীক্ষা প্রক্রিয়া নিয়ন্ত্রণ করতে ব্যবহৃত হয়

রেফারেন্স স্ট্যান্ডার্ড:

আইএসও ৫৬৫২-২ঃ অগ্নি পরীক্ষায় প্রতিক্রিয়া - অগ্নির বিস্তার - পার্ট ২ উল্লম্ব কনফিগারেশনে বিল্ডিং পণ্যগুলিতে পার্শ্বীয় বিস্তার;

আইএমও রেজোলিউশন এ.৬৫৩ (১৬): পারদ, সিলিং এবং ডেক ফিনিস উপাদানগুলির জ্বলনযোগ্যতার জন্য অগ্নি পরীক্ষার পদ্ধতির সুপারিশ;

এএসটিএম E1317: সামুদ্রিক পৃষ্ঠের সমাপ্তির জ্বলনযোগ্যতার জন্য স্ট্যান্ডার্ড পরীক্ষার পদ্ধতি;

এএসটিএম ই১৩২১ঃ উপাদানগুলির ইগনিশন এবং শিখা ছড়িয়ে পড়ার বৈশিষ্ট্য নির্ধারণের জন্য স্ট্যান্ডার্ড পরীক্ষার পদ্ধতি;

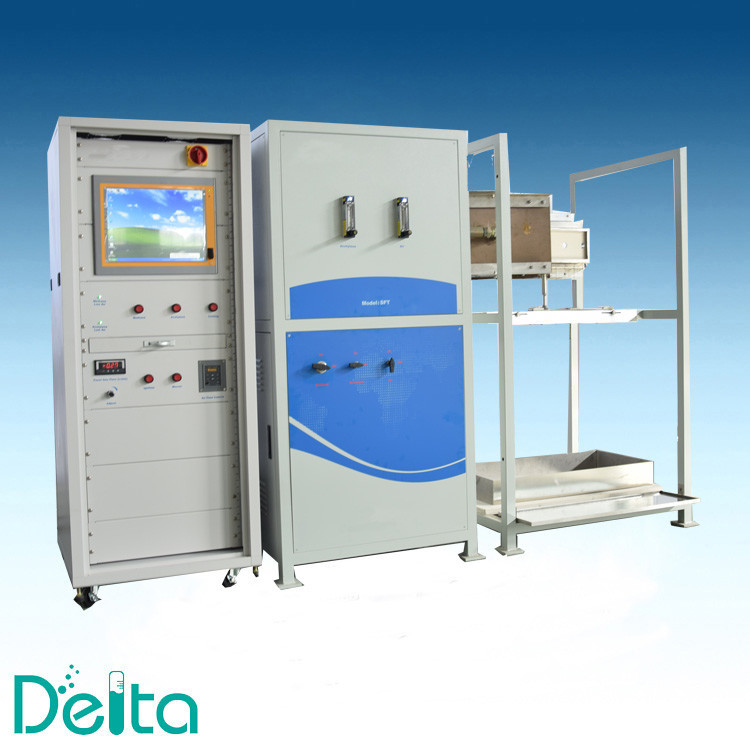

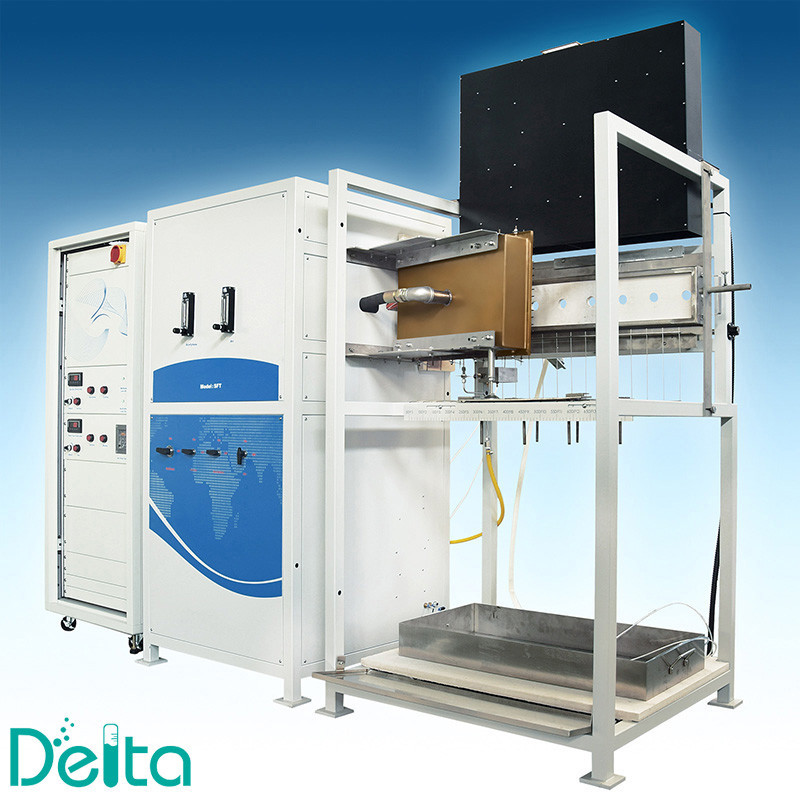

এসএফটি আইএমও থার্মাল রেডিয়েন্ট ফ্লেম স্প্রেড টেস্টার পরিমাপ বাস্তব ছবিঃ
