টিডিটি আইসোলেশন উপাদান ক্যাপাসিটেন্স এবং ডিসিপেশন ফ্যাক্টর পরীক্ষক

উপস্থাপনা:

• টিডিটিসি ক্যাপাসিটেন্স এবং ডিসিপেশন ফ্যাক্টর পরীক্ষকএকটি উচ্চ-নির্ভুলতা যন্ত্র, যা বিদ্যুৎকেন্দ্র, সাবস্টেশন, পরীক্ষাগার ইত্যাদিতে সমস্ত ধরণের উচ্চ ভোল্টেজ বৈদ্যুতিক সরঞ্জামগুলির বৈদ্যুতিক ক্ষতির টানজেন্ট এবং ক্যাপাসিট্যান্স পরিমাপ করতে প্রয়োগ করা যেতে পারে.
• টিডিটিসি ক্যাপাসিটেন্স এবং ডিসিপেশন ফ্যাক্টর পরীক্ষকএটি একটি ডায়েলেক্ট্রিক লস টেস্ট ব্রিজ, একটি পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই, একটি স্টেপ-আপ ট্রান্সফরমার এবং একটি SF6 উচ্চ স্থিতিশীলতা স্ট্যান্ডার্ড ক্যাপাসিটর দিয়ে গঠিত, এটি একটি সমন্বিত কাঠামো;
• টিডিটিসি ক্যাপাসিটেন্স এবং ডিসিপেশন ফ্যাক্টর পরীক্ষকপরীক্ষার জন্য উচ্চ ভোল্টেজ উৎস সরবরাহ করতে পারে।
• ফ্রিকোয়েন্সি 50Hz, 47.5Hz52.5Hz, 45Hz55Hz, 60Hz, 57.5Hz62.5Hz, 55Hz65Hz এ পরিবর্তন করা যেতে পারে; এইভাবে এটি পাওয়ার ফ্রিকোয়েন্সির হস্তক্ষেপ এড়াতে পারে;

বৈশিষ্ট্যঃ

বড় এলসিডি প্রদর্শন

একটি উচ্চ-শেষ পূর্ণ টাচ এলসিডি স্ক্রিন, সুপার টাচ ইন্টারফেস দিয়ে সজ্জিত, প্রতিটি প্রক্রিয়া খুব পরিষ্কার, অপারেটর অতিরিক্ত পেশাদারী প্রশিক্ষণ প্রয়োজন হয় না ব্যবহার করা যেতে পারে।এটি একটি আদর্শ বুদ্ধিমান সরঞ্জাম dielectric ক্ষতি পরিমাপ করার জন্য.

ভর সংরক্ষণের তথ্য

যন্ত্রটি একটি ক্যালেন্ডার চিপ এবং বড় ক্ষমতা মেমরি দিয়ে সজ্জিত, পরীক্ষার ফলাফল সংরক্ষণ করা যেতে পারে, আপনি যে কোনও সময় ফলাফলগুলি পর্যালোচনা করতে পারেন এবং এটি মুদ্রণ করতে পারেন।

একাধিক পরীক্ষার মোড

যন্ত্রের উচ্চ চাপ, উচ্চ ভোল্টেজ, স্ট্যান্ডার্ড, ধনাত্মক সংযোগ পদ্ধতি এবং বিপরীত সংযোগ পদ্ধতি, স্ব-উত্তেজনা পদ্ধতি এবং অন্যান্য পদ্ধতি রয়েছে।স্ট্যান্ডার্ড হাই ভোল্টেজ শর্তে উচ্চ ভোল্টেজ (১০ কিলোভোল্টের বেশি) ডায়েলেক্ট্রিক ক্ষতি.

সিভিটি পরীক্ষার ধাপে

যন্ত্রটি C1, C2 একযোগে পরীক্ষার জন্য সম্পূর্ণ সিলড সিভিটি (ক্যাপাসিটার ভোল্টেজ ট্রান্সফরমার) C1, C2 ডাইলেক্ট্রিক ক্ষতি এবং ক্যাপাসিটেন্স পরীক্ষা করতে পারে।যন্ত্র এছাড়াও CVT অনুপাত এবং ভোল্টেজ কোণ পার্থক্য পরীক্ষা করতে পারেন.

ডিo উচ্চ ভোল্টেজ সীসা পরিমাপ সিভিটি বিচ্ছিন্ন করবেন না

এই যন্ত্রটি সিভিটির উচ্চ ভোল্টেজ লিডকে বিচ্ছিন্ন না করে সিভিটির ডাইলেক্ট্রিক ক্ষতি এবং ক্যাপাসিট্যান্স সঠিকভাবে পরিমাপ করতে পারে।

C0 পরিমাপের জন্য সিভিটি রিভার্স শিল্ড পদ্ধতি

এই যন্ত্রটি সিভিটির উপরের প্রান্তে সি 0 এর ডাইলেক্ট্রিক ক্ষতি এবং ক্যাপাসিট্যান্স মান পরিমাপ করতে ব্যবহার করা যেতে পারে।

উচ্চ গতির নমুনা সংকেত

যন্ত্রের ইনভার্টার এবং স্যাম্পলিং সার্কিট সব ডিজিটাল দ্বারা নিয়ন্ত্রিত হয়, এবং আউটপুট ভোল্টেজ ক্রমাগত নিয়ন্ত্রিত হয়।

মাল্টি সুরক্ষা সুরক্ষা

যন্ত্রটিতে অনেকগুলি সুরক্ষা ব্যবস্থা রয়েছে, যেমন ইনপুট ভোল্টেজের ওঠানামা, আউটপুট শর্ট সার্কিট, ওভার ভোল্টেজ, ওভার বর্তমান এবং তাপমাত্রা।যন্ত্র এছাড়াও কোন গ্রাউন্ডিং সরঞ্জাম boost করার অনুমতি দেওয়া হয় না তা নিশ্চিত করার জন্য গ্রাউন্ডিং সনাক্তকরণ ফাংশন আছে.

পরামিতিঃ

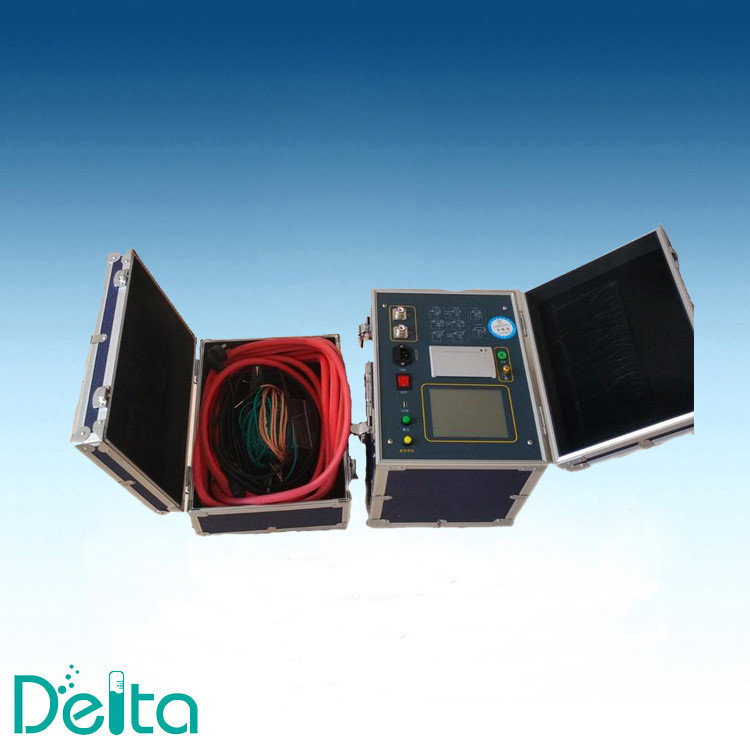

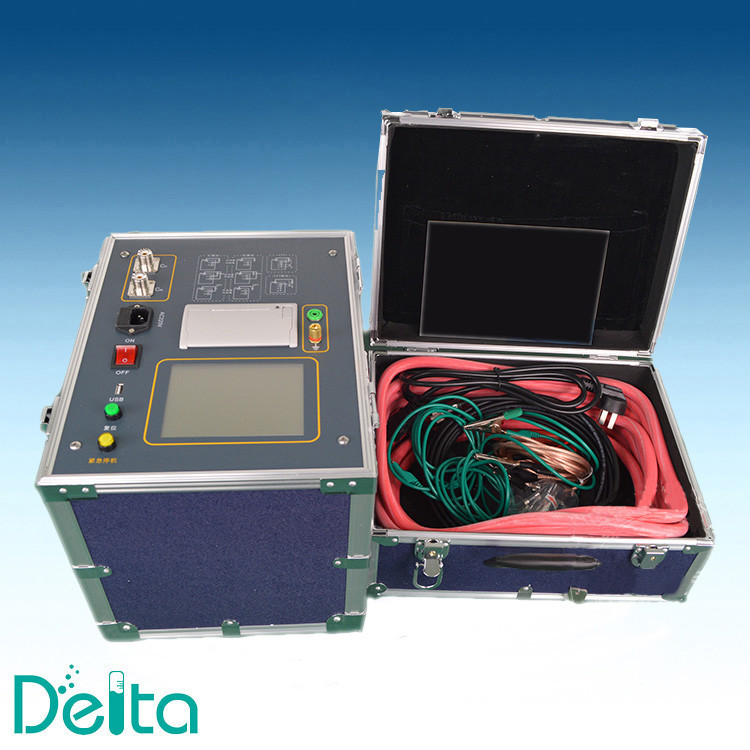

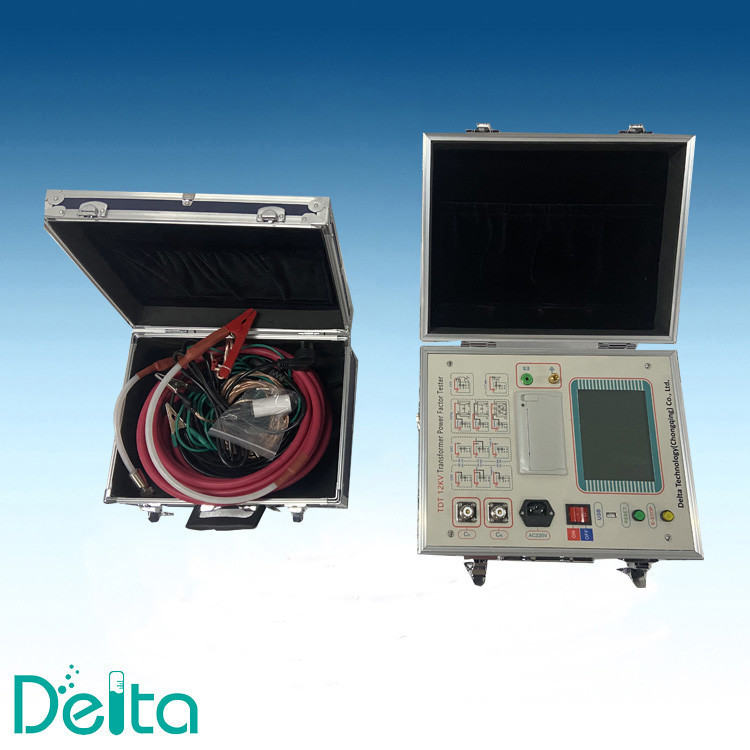

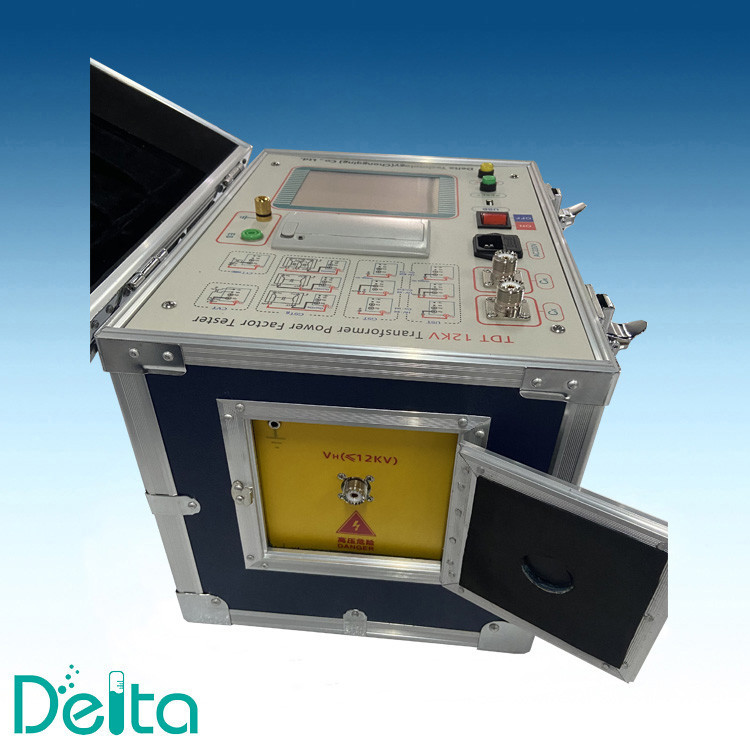

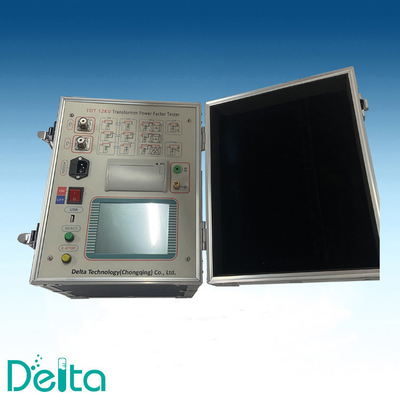

 টিডিটিসি ক্যাপাসিটেন্স এবং ডিসিপেশন ফ্যাক্টর পরীক্ষক বাস্তব চিত্র:
