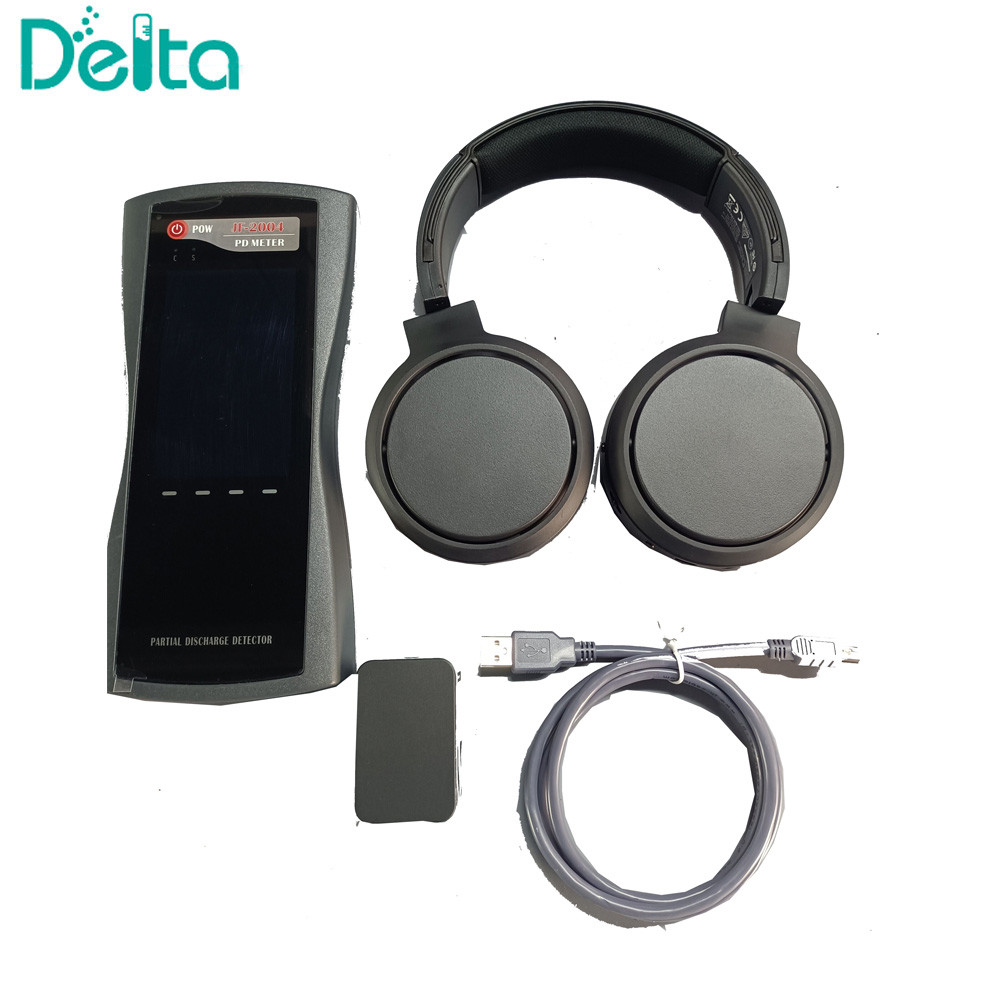

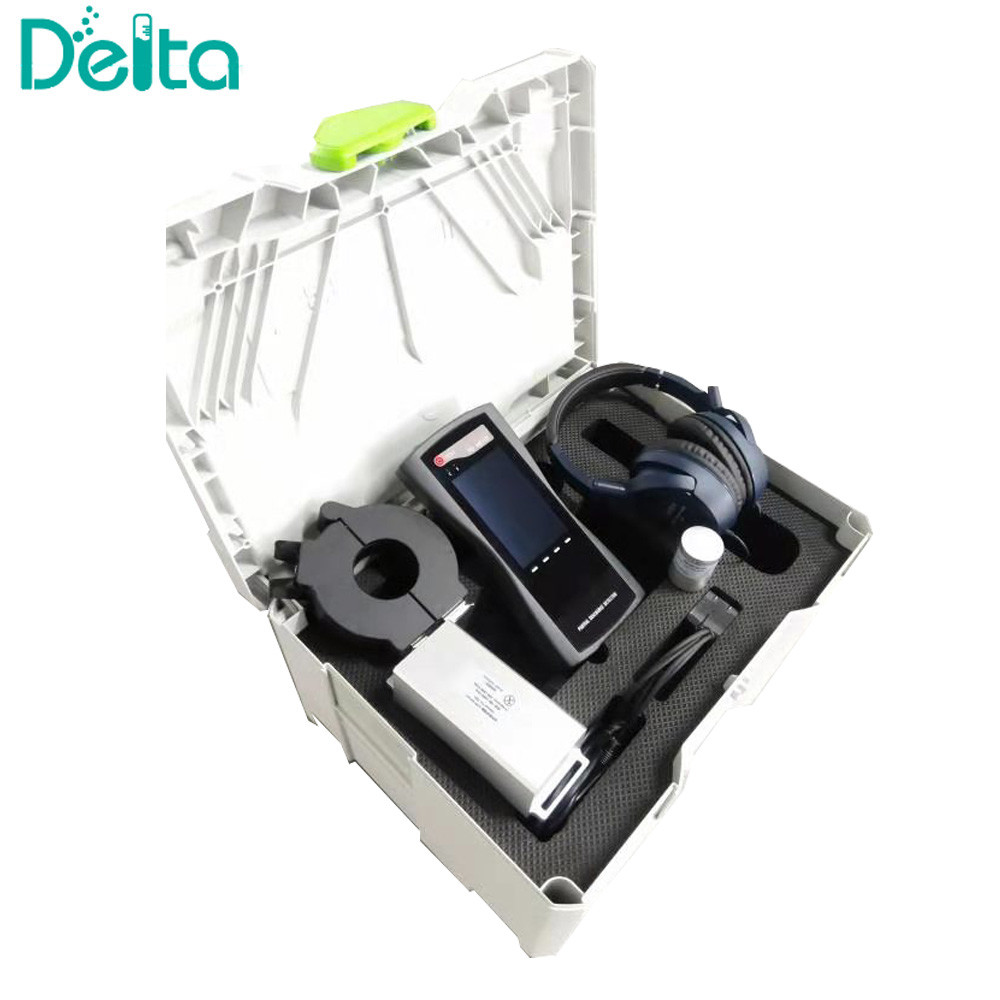

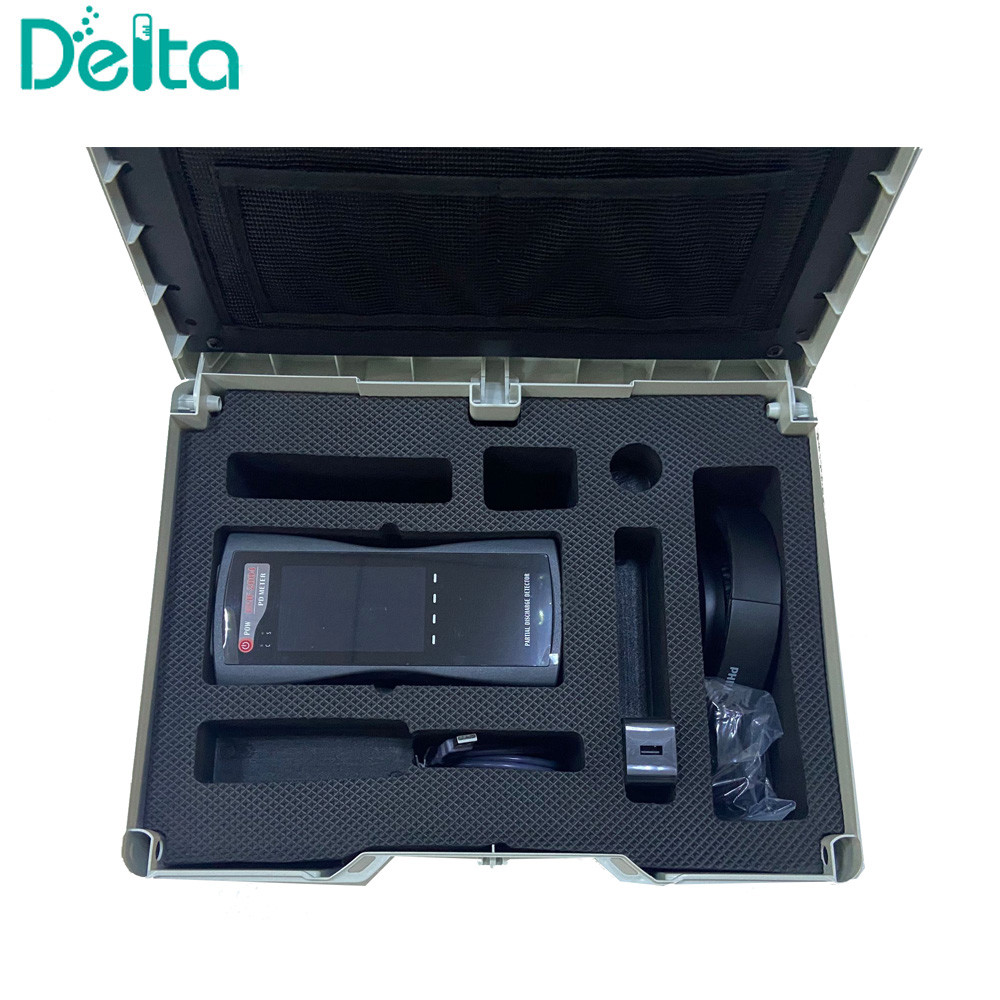

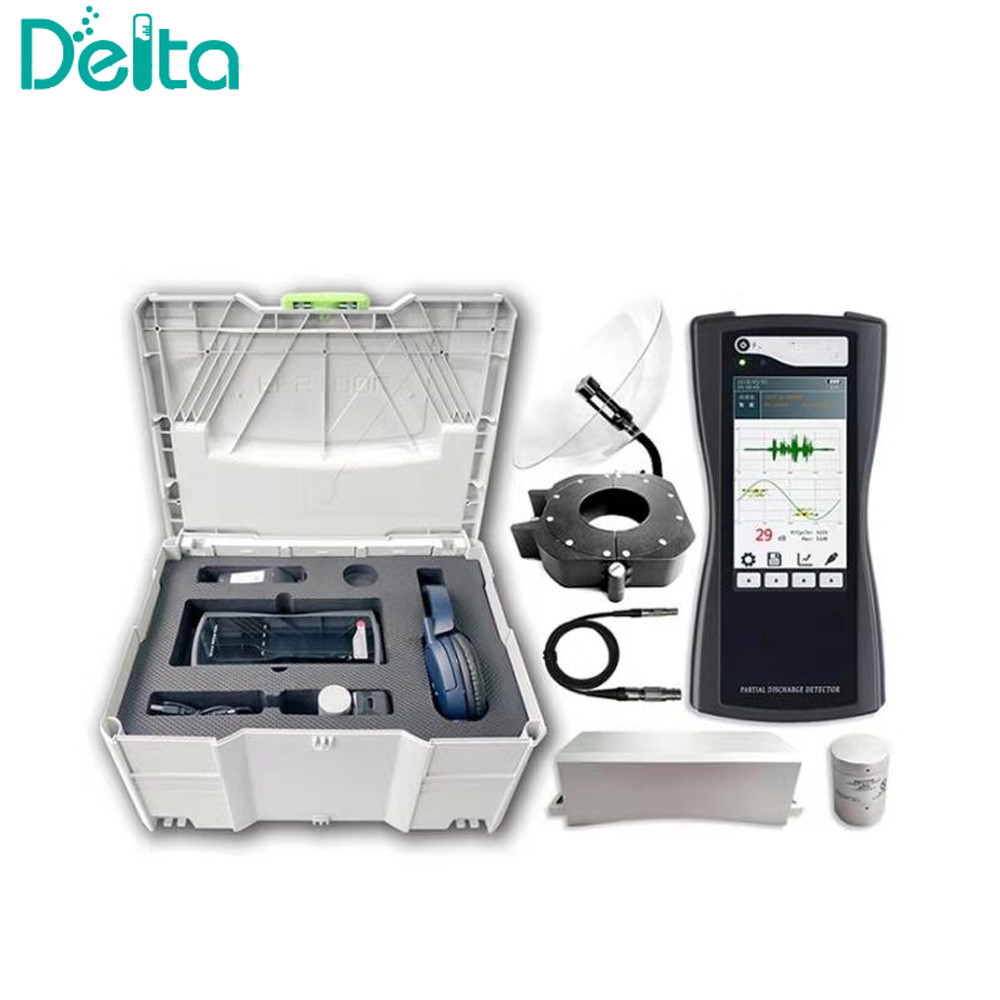

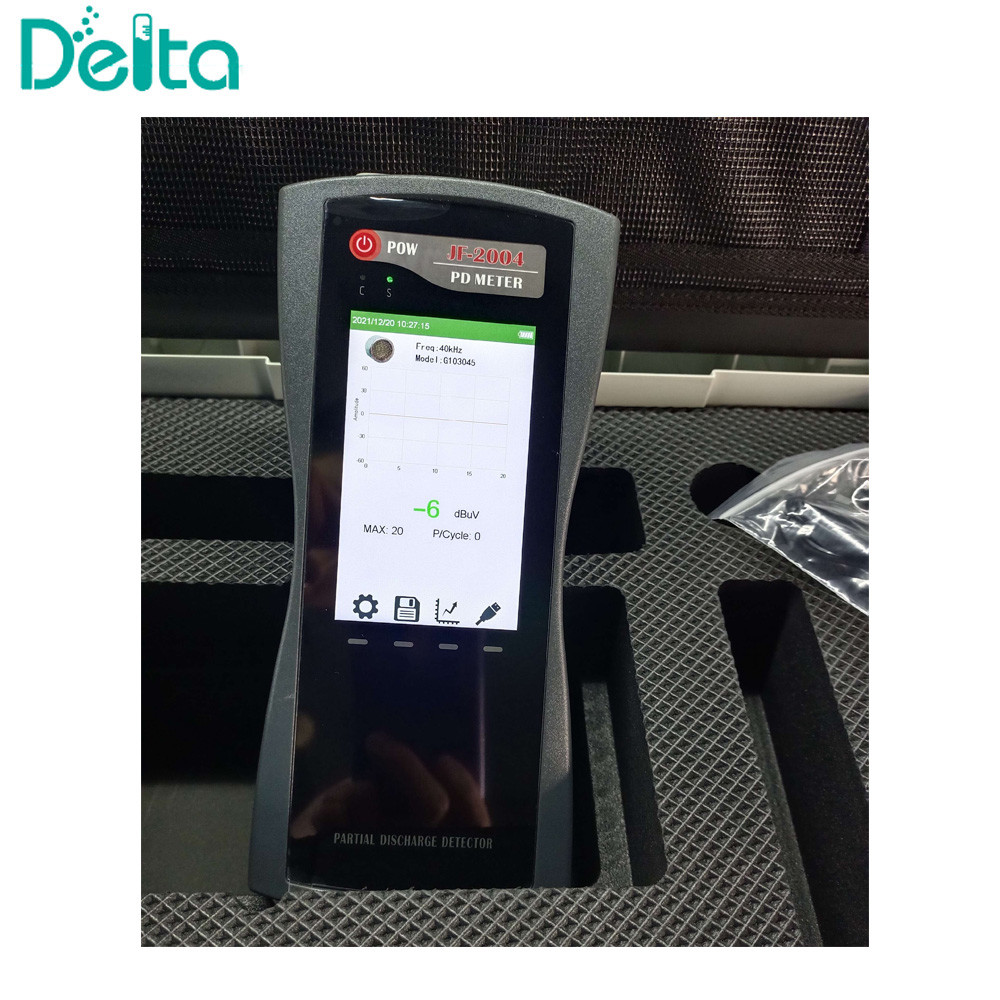

JF-2004 পোর্টেবল ট্রান্সফরমার আংশিক ডিসচার্জ ডিটেক্টর

JF-2004 পোর্টেবল ট্রান্সফরমার পার্টিয়াল ডিসচার্জ ডিটেক্টর

উপস্থাপনা:

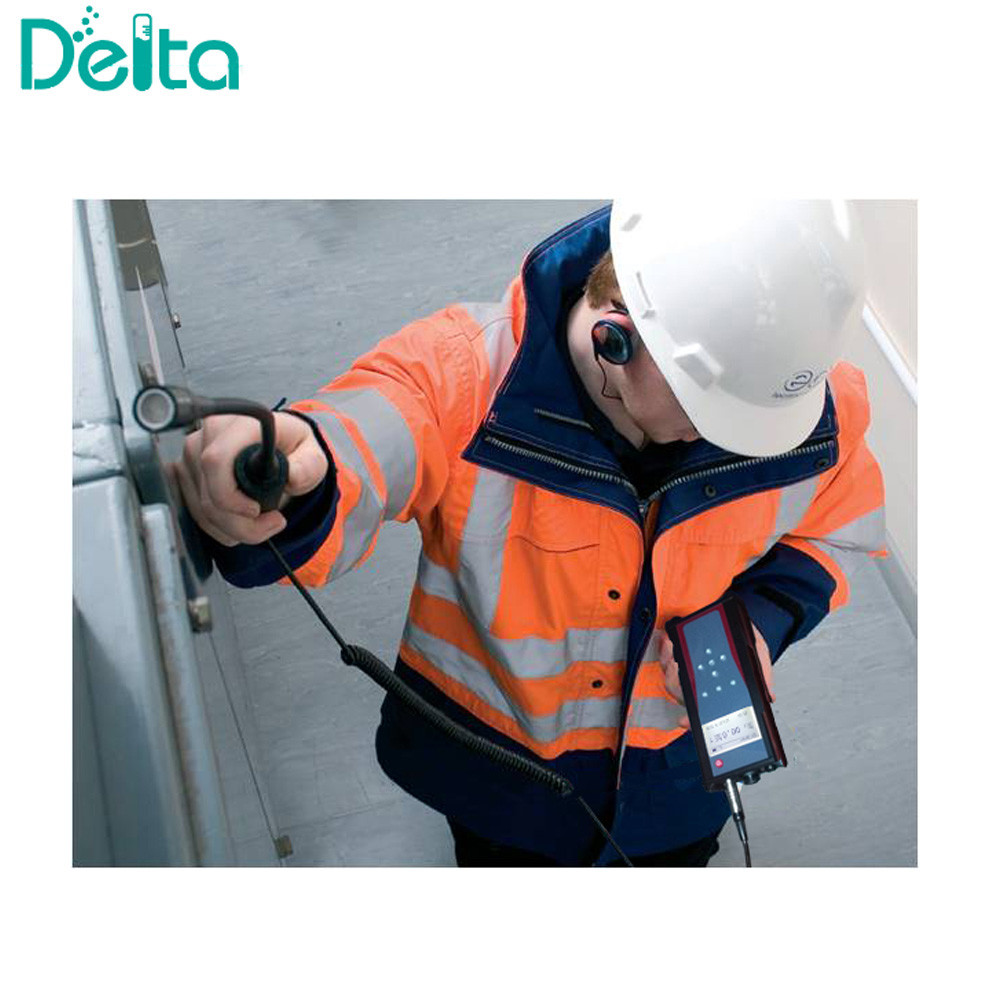

• অ্যাপ্লিকেশনঃ উচ্চ ভোল্টেজ বৈদ্যুতিক সরঞ্জামগুলিতে আংশিক নিষ্কাশন ত্রুটি সনাক্ত এবং সনাক্ত করার জন্য অ-প্রবেশকারী সনাক্তকরণ পদ্ধতি।
• কাজের নীতিঃ অতি উচ্চ ফ্রিকোয়েন্সি পদ্ধতি (ইউএইচএফ), অতিস্বনক পদ্ধতি (ইউএ) এবং স্থলীয় বৈদ্যুতিক তরঙ্গ পদ্ধতি (টিইভি) ।
• সনাক্তকরণ ফ্রিকোয়েন্সি পরিসীমাঃ ইউএইচএফ হল 3001500MHz, অতিস্বনক হল 20200KHz।
• পরিমাপ পরিসীমাঃ ইউএইচএফ হল -৮০-২০ ডিবিএম, এবং অতিস্বনক হল ০-৯০ ডিবি।
• সংবেদনশীলতাঃ ন্যূনতম 10pC (সেন্সর এবং স্রোতের উত্সের মধ্যে দূরত্বের উপর নির্ভর করে) ।

সেন্সর:

JF-2004 আংশিক স্রাব সনাক্তকারী যন্ত্রঅন্তর্নির্মিত অতিস্বনক সেন্সর, ভূ-বৈদ্যুতিক তরঙ্গ এবং অতিস্বনক জন্য দুই-এক সেন্সর;

1. ইউএইচএফ সেন্সরঃ 300 ¢ 2000 (MHz), দিকনির্দেশক গ্রহণের বৈশিষ্ট্য সহ;
2. আল্ট্রাসোনিক সেন্সরঃ ২০২০০ ((কেএইচজেড);
3. জমির বৈদ্যুতিক তরঙ্গ (TEV): 10 ~ 70MHz;

সফটওয়্যার ফাংশনঃ

1. ক্রমাগত অতি-উচ্চ ফ্রিকোয়েন্সি, স্থলীয় বৈদ্যুতিক তরঙ্গ এবং অতিস্বনক সংকেত সনাক্ত করে আংশিক স্রাব আছে কিনা তা নির্ধারণ করতে;
2. পরিমাপ করা সংকেতের পরিবর্তনের প্রবণতা রিয়েল টাইমে প্রদর্শন করা, যা আংশিক নিষ্কাশন সংকেতের বিকাশ সম্পর্কে আরও স্বজ্ঞাত বিচার করতে পারে;
3. সাইটে ডাটা স্টোরেজ ফাংশন আছে.

অন্যান্য পরামিতিঃ
