পরিচিতি:

সিএফআরটি আইইসি ৬১২৪১Electric Cable Fire Resistance Testing Equipment is used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C.

রেফারেন্স স্ট্যান্ডার্ডঃ

• আইইসি61241ফায়ার শর্তে বৈদ্যুতিক তারের জন্য পরীক্ষা সার্কিট অখণ্ডতা;
• আইইসি61241পার্ট ১১ অগ্নি শুধুমাত্র কমপক্ষে ৭৫০ ̊সি তাপমাত্রায় জ্বলতে পারে;
• আইইসি61241পার্ট ২১ নামমাত্র ভোল্টেজ সহ ০.৬/১ কিলোভোল্ট পর্যন্ত ক্যাবল
• আইইসি61241পার্ট ১২ কমপক্ষে ৮৩০ ̊সি তাপমাত্রায় শকযুক্ত আগুন;
• আইইসি61241পার্ট ৩১ শকযুক্ত আগুন নামমাত্র ভোল্টেজ সহ ০.৬/১ কিলোভোল্ট পর্যন্ত তারের;

স্পেসিফিকেশনঃ

বৈশিষ্ট্যঃ

• তাপ উত্সঃ এজিএফ রিবন টাইপ প্রোপেন গ্যাস বার্নার
• ক্রস গর্তের 3 সারি দিয়ে গঠিত, বার্নারের গড় সামনের প্রস্থঃ 15 মিমি, গর্তের ব্যাসঃ 1.32 মিমি, কেন্দ্রের মধ্যে দূরত্বঃ 3.2 মিমি।
• বার্নার প্লেটের উভয় মুখের জ্বলন সংরক্ষণের জন্য পাইলট হোলের মধ্যে একটি পোলিশ গর্ত সারি।
• দুটি থার্মোকপল অনুভূমিকভাবে ইনস্টল করা হয়, তাপমাত্রা পরীক্ষা করার জন্য বার্নারের কেন্দ্র-রেখার বাম এবং ডানদিকে 45 মিমি পৃথক।
• গ্যাস এবং বায়ু প্রবাহ নিয়ন্ত্রণের জন্য ভর প্রবাহ নিয়ামক, সঠিকতা 1.5% এর কম নয়।
• সফটওয়্যারটি বার্নারের ক্যালিব্রেশন তাপমাত্রা, প্রোপেন এবং বায়ু প্রবাহের হার ইত্যাদি প্রদর্শন করতে পারে।
• যখন সার্কিট অখণ্ডতা বজায় রাখা যায় না তখন প্রয়োজনীয় পরীক্ষার ভোল্টেজ বজায় রাখার জন্য পর্যাপ্ত ক্ষমতা সহ একটি তিন-ফেজ তারকা ট্রান্সফরমার দ্বারা বর্তমান সরবরাহ করা হয়।
• কন্ডাক্টর সংযোগ সূচক (LED সূচক) বর্তমান গঠন করতে।
• ভোল্টেজ মান স্বয়ংক্রিয়ভাবে সফটওয়্যার দ্বারা সেট করা হয় এবং একটি প্যানেল নিয়ামক দ্বারা নিয়ন্ত্রিত হয়।
• বর্তমান এবং ভোল্টেজ তথ্য ডিজিটাল প্রদর্শন, বর্তমানের নির্ভুলতা 0.001A।
• বর্তমান সুরক্ষা 2A সঙ্গে ফিউজ ব্যবহার করে।
• সমস্ত বর্তমান এবং ভোল্টেজের রিয়েল-টাইম পরিমাপের তথ্য কম্পিউটার দ্বারা সংগ্রহ করা হয় এবং বর্তমান এবং ভোল্টেজের বক্ররেখা তৈরি করা হয়।
• যখন সার্কিট অখণ্ডতা বজায় রাখা যায় না, সংশ্লিষ্ট নির্দেশক আলো নিভে যায়, কম্পিউটার স্বয়ংক্রিয়ভাবে অবস্থা নির্ধারণ করে এবং সময় রেকর্ড করে,এবং শব্দের ও আলোর সতর্কীকরণ পাঠায় ।.

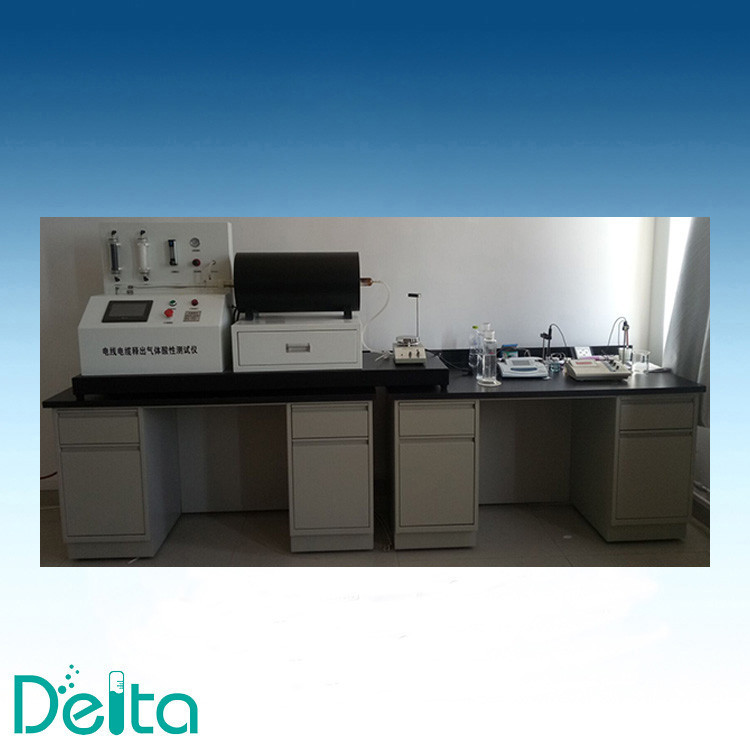

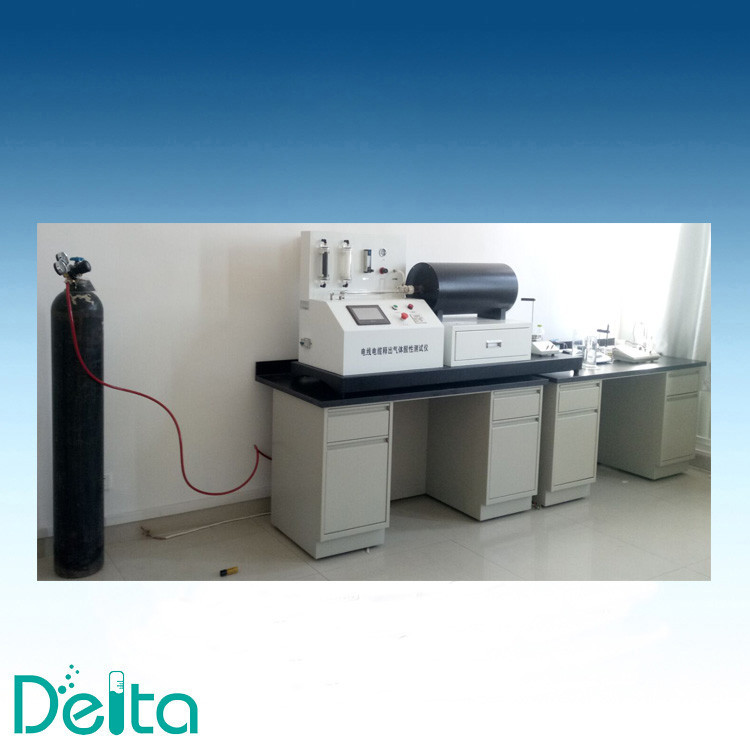

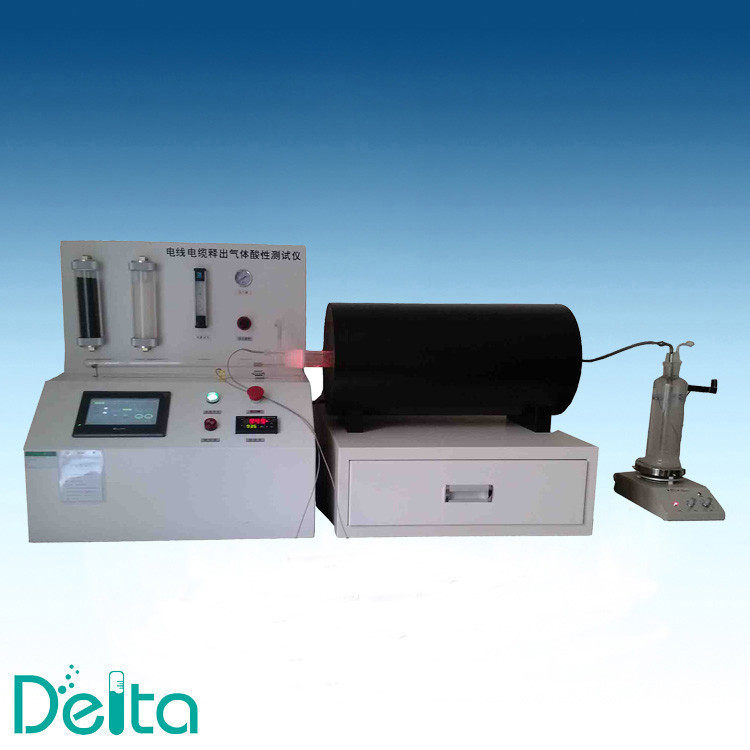

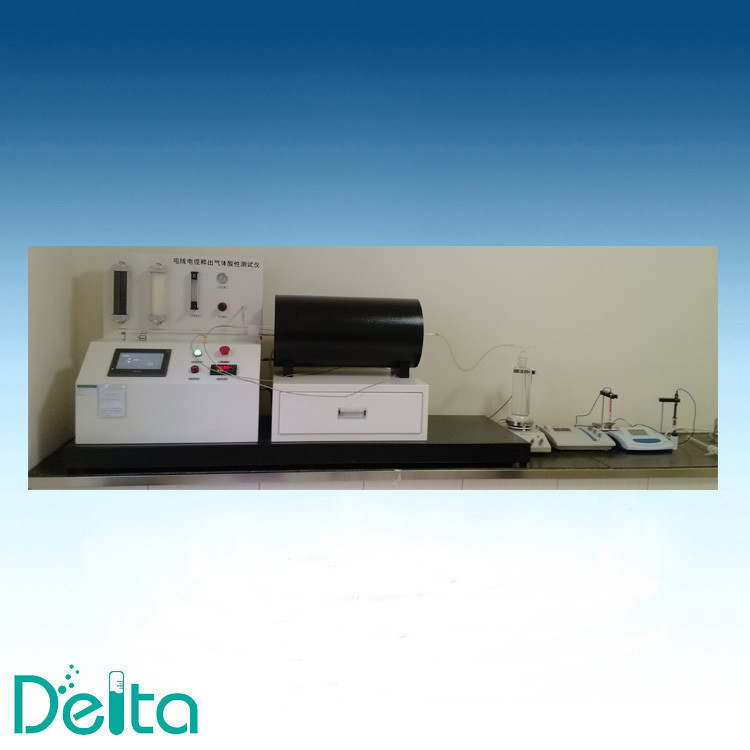

আইইসি 6124 তরল রাসায়নিক স্ব-ইনগ্রিশন তাপমাত্রা পরীক্ষার যন্ত্র বাস্তব চিত্রঃ
