একক জ্বলন্ত আইটেম --মডেলঃ এসবিআই

উপস্থাপনা:

• The Single Burning Item (SBI) is a method of test for determining the reaction to fire behavior of building products (excluding floorings) when exposed to the thermal attack by a single burning item (a sand-box burner supplied with propane).

• নমুনাটি একটি ট্রলিতে মাউন্ট করা হয় যা একটি নিষ্কাশন সিস্টেমের নীচে একটি ফ্রেমে অবস্থিত। বার্নারের সাথে নমুনার প্রতিক্রিয়া যন্ত্র এবং চাক্ষুষভাবে পর্যবেক্ষণ করা হয়।তাপ এবং ধোঁয়া রিলিজ হার যন্ত্র দ্বারা পরিমাপ করা হয় এবং শারীরিক বৈশিষ্ট্য পর্যবেক্ষণ দ্বারা মূল্যায়ন করা হয়.

মানদণ্ড:

• EN 13501;

• EN 13823;

অ্যাপ্লিকেশন ক্ষেত্রঃ

• নির্মাণ সামগ্রী;

• অন্যান্য;

বৈশিষ্ট্যঃ

• সিঙ্গল বার্নিং আইটেম (এসবিআই) এর মধ্যে রয়েছে একটি ট্রলি, একটি স্থায়ী ফ্রেম, একটি গ্যাস সংগ্রহকারী হাউড, সংগ্রাহক, জে টাইপ নিষ্কাশন পাইপ, সেন্ট্রিফুগাল ফ্যান, বাতাসের গতি নিয়ন্ত্রণ ডিভাইস,ব্যাপক পরিমাপ বিভাগ, গ্যাস বিশ্লেষণ ক্যাবিনেট, তথ্য সংগ্রহ সিস্টেম;

• ট্রলি দুটি উল্লম্ব নমুনা নমুনা সঙ্গে ইনস্টল করা যেতে পারে। উল্লম্ব কোণ নীচে একটি বালি বাক্স বার্নার হয়। পৃষ্ঠ ignition পদ্ধতি গৃহীত হয়,এবং শিখা সনাক্তকরণ ব্যবস্থা একটি ফ্লেমআউট সুরক্ষা ডিভাইস হিসাবে সজ্জিত করা হয়;

• ফিক্সড ফ্রেমটি গ্যাস সংগ্রহের হাউডকে সমর্থন করে। ফ্রেমটি একটি সহায়ক বার্নারের সাথে ফিক্সড এবং একটি ফ্লেমআউট সুরক্ষা ডিভাইস হিসাবে একটি শিখা সনাক্তকরণ সিস্টেম দিয়ে সজ্জিত;

• স্টেইনলেস স্টীল গ্যাস সংগ্রাহক, স্থির ফ্রেমের উপরের অংশে অবস্থিত, যা জ্বলন গ্যাস সংগ্রহের জন্য ব্যবহৃত হয়;

• স্টেইনলেস স্টীল জে টাইপ ধোঁয়াশা নিষ্কাশন পাইপ, অভ্যন্তরীণ ব্যাসার্ধ (315 + 5) মিমি, উচ্চ তাপমাত্রা প্রতিরোধী খনিজ কাঠের 50 মিমি বিচ্ছিন্নতা;

• ধোঁয়া নিষ্কাশন সিস্টেমটি ধোঁয়া নিষ্কাশন করতে হবে ০.৫০m3/s-০.৬৫ m3/s গতিতে এবং ফ্রিকোয়েন্সি রূপান্তর দ্বারা নিয়ন্ত্রিত হতে হবে।

• 'ম্যাসা ফ্লো রেগুলেটর', 0g/s-2.5g/s পরিমাপ পরিসীমা, পাঠের নির্ভুলতা কমপক্ষে 1.5%;

• গ্যাস সরবরাহ স্বয়ংক্রিয়ভাবে 647mg/s এবং 2000mg/s এর প্রবাহ হার নিয়ন্ত্রণ করা যেতে পারে, গ্যাস নিয়ন্ত্রণ সিস্টেম গ্যারান্টি দিতে পারে যে পরীক্ষার পরিবর্তনের প্রক্রিয়াতে গ্যাস সরবরাহের গতি 5mg/s অতিক্রম করা উচিত নয়,30 এর তাপ আউটপুট নিশ্চিত করার জন্য.7 + 2kW;

• ধোঁয়াশা গ্যাস নমুনা গ্রহণের সিস্টেমটি একটি ছাই ফিল্টার, একটি ঠান্ডা ফাঁদ, দুটি শুকানোর কলাম, একটি নমুনা গ্রহণের পাম্প এবং একটি পেরিস্টালটিক পাম্প নিয়ে গঠিত যাতে নমুনা গ্যাসটি কার্যকরভাবে পরিষ্কার এবং শুকনো হয়;

• প্যারাম্যাগনেটিক অক্সিজেন বিশ্লেষক, পরিমাপ পরিসীমা 0-25%, গ্যাসে অক্সিজেনের ঘনত্ব পরিমাপ, ঘনত্ব পরিসীমা 0-25%, T90<12 সেকেন্ড; নন-বিচ্ছিন্ন ইনফ্রারেড CO2 বিশ্লেষকঃ CO2:0 ~ 10%;

• একটি পাইপলাইন যার দৈর্ঘ্য ২১৫৫ মিমি, এটিতে একটি চাপ জোন, তিনটি থার্মোকপল, একটি গ্যাস নমুনা গ্রহণের জোন এবং একটি হোয়াইট লাইট সিস্টেম রয়েছে।

• কমপক্ষে (0-100) Pa এর পরিসীমা এবং 2Pa ইনপুট চাপ সেন্সরের নির্ভুলতার সাথে সংযোগযুক্ত দ্বি-মুখী প্রোব। চাপ সেন্সরের 90% আউটপুটের প্রতিক্রিয়া সময় সর্বাধিক 1 সেকেন্ড;

• আলোর সিস্টেমটি ইনক্যান্ডসেন্ট টাইপ, (2900 + 100) কে রঙের তাপমাত্রা সহ,এবং নমনীয় জয়েন্টটি নিষ্কাশন পাইপের পাশে ইনস্টল করা হয়;

• সিলিকন ফটোডাইড ডিটেক্টর, ০.১% রৈখিক স্থিতিশীলতা সহ;

• অপটিক্যাল ডিভাইসের পরিচ্ছন্নতা বজায় রাখার জন্য বায়ুটি সাইড টিউবে প্রবেশ করা হয়, যা সংকুচিত বায়ু দ্বারা সম্পন্ন করা যেতে পারে;

পরামিতিঃ

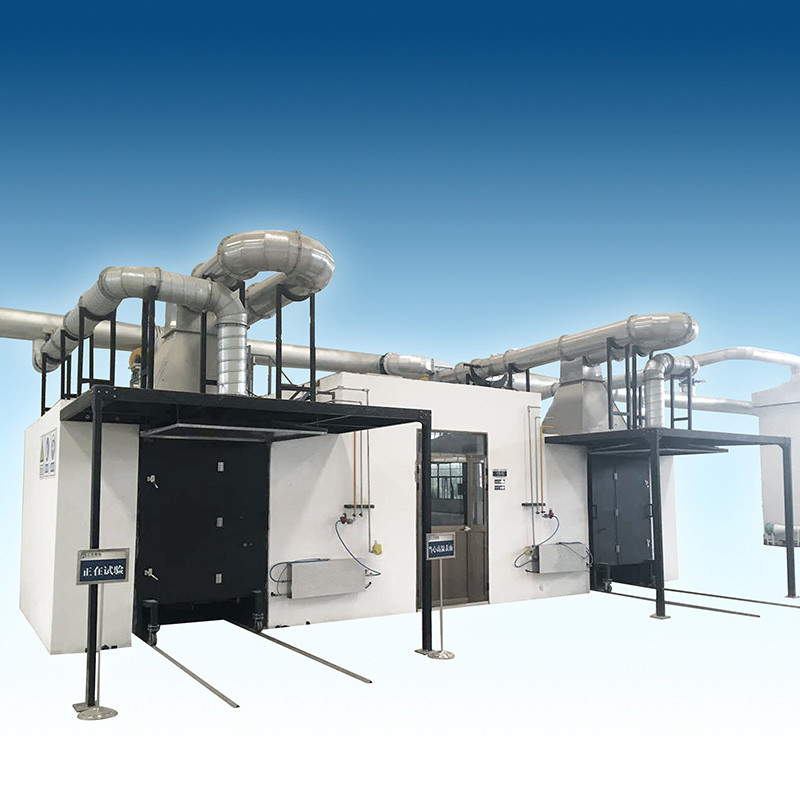

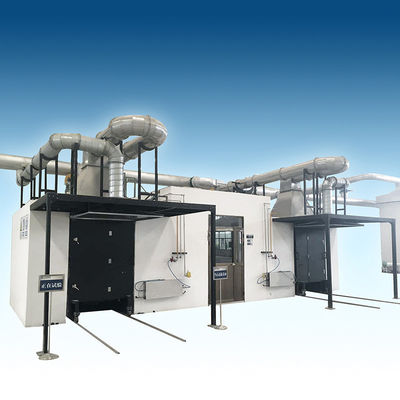

এসবিআই সিঙ্গল বার্নিং আইটেম রিয়েল ছবিঃ
