BS476 পার্ট 12 অনুসারে সরাসরি অগ্নি প্রতিরোধের বিল্ডিং উপাদান জ্বলনযোগ্যতা পরীক্ষক

উপস্থাপনা:

• ব্রিটিশ বিল্ডিং উপকরণ এবং উচ্চ লোহা অগ্নি retardant পরীক্ষা মান প্রযোজ্য, BS 476-7 মান পূরণ,পণ্যগুলির পৃষ্ঠের শিখা ছড়িয়ে পড়ার শ্রেণীবিভাগ নির্ধারণের জন্য পরীক্ষার পদ্ধতি.

• BS476-7 সরাসরি অগ্নি প্রতিরোধ নির্মাণ উপাদান জ্বলনযোগ্যতা পরীক্ষকমূলত দেয়াল এবং সিলিং এর উন্মুক্ত পৃষ্ঠের উপর শিখা বিস্তার নির্ধারণের জন্য ব্যবহৃত হয়। পরীক্ষা পদ্ধতিটি বিকিরণ তাপের ধীরে ধীরে পরিবর্তন করে,নমুনা জ্বালানোর জন্য ছোট অগ্নি, এবং সমালোচনামূলক তাপ প্রবাহ নির্ধারণ।

• BS476-7 সরাসরি অগ্নি প্রতিরোধ নির্মাণ উপাদান জ্বলনযোগ্যতা পরীক্ষক রেডিয়েন্ট প্যানেলের আয়তন 850mm×850mm, পরীক্ষার নমুনা ধারক জল শীতল পদ্ধতি গ্রহণ করে, ক্যালিব্রেশন বোর্ড এবং তাপ প্রবাহ সেন্সর দিয়ে সজ্জিত, যা তাপ প্রবাহ প্রোফাইল ক্যালিব্রেশন করতে পারে।পরীক্ষাগার স্পেস জন্য পরীক্ষা সরঞ্জাম উচ্চতর প্রয়োজন হয়, পরীক্ষার যন্ত্রটি একত্রিত করার জন্য ব্যবহারকারীর আরও সুরক্ষা ব্যবস্থা থাকা দরকার।

মানদণ্ড:

BS 476 পার্ট ৭

অ্যাপ্লিকেশন ক্ষেত্রঃ

• নির্মাণ সামগ্রী;

বৈশিষ্ট্যঃ

• এই যন্ত্রটি একটি র্যাডিয়েশন প্যানেলের সমন্বয়ে গঠিত যা একটি র্যাঙ্কিংয়ের উপর ভরপুর এবং একটি র্যাঙ্কিংয়ের উপর ভরপুর।

• রেডিয়েশন প্যানেল একটি গ্যাস-বায়ু মিশ্রণ দ্বারা দূষিত হয়।

• বায়ু-গ্যাস-বায়ু মিশ্রণের কার্যকর জ্বলন প্রদানের জন্য ডিজাইন করা একটি ছিদ্রযুক্ত অগ্নি প্রতিরোধী টাইপ বার্নার ব্লকের জন্য বিকিরণ প্যানেলটি 850 মিমি বর্গাকার,অপারেটিং অবস্থার অধীনে প্যানেলের পৃষ্ঠের উপর কোন জ্বলন ঘটে না.

• রেডিয়েশন প্যানেল এবং এর চারপাশের অংশটি একটি ফ্রেমের উপর সমর্থিত যাতে প্যানেলের কেন্দ্রটি মেঝে স্তর থেকে প্রায় 1250 ± 100 মিমি উপরে থাকে।

• একটি নমুনা ধারক এবং একটি পাইলট শিখা ব্যবস্থা যন্ত্রের একপাশে মাউন্ট করা।

• নমুনা ধারক একটি জল-শীতল ইস্পাত ফ্রেম সঙ্গে জল-শীতল মুখ প্লেট গঠিত হয়।মুখ প্লেট তাদের উপরের এবং নীচের প্রান্তে এবং বিকিরণ প্যানেলের সংলগ্ন উল্লম্ব প্রান্তে 20±2 মিমি দ্বারা নমুনা ওভারল্যাপ করা হয়.

• স্প্রিং লোড করা একটি ক্ল্যাম্প বসানো হয় মুখের প্লেটের বিরুদ্ধে নমুনা ক্ল্যাম্প করার জন্য।

• নমুনা ধারককে বহনযোগ্য জল সরবরাহের মাধ্যমে নমুনা ধারক থেকে প্রস্থান করার সময় সর্বোচ্চ তাপমাত্রা 35°C অতিক্রম করবে না।

• The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.

• নমুনা ধারকটির উচ্চতা হ্যান্ডেল করা হয়েছে যাতে এটি পরীক্ষার মধ্যে বিকিরণ প্যানেলের মুখ থেকে দূরে অনুভূমিকভাবে ঝাঁকুনি দিতে পারে,পরীক্ষার অবস্থান থেকে স্ট্যান্ডবাই অবস্থানে এবং বিপরীতভাবে.

• পাইলট বার্নার একটি ইস্পাত নল দিয়ে গঠিত।

• রেডিয়েশন প্যানেলের গ্যাস এবং বায়ু সরবরাহের লাইনগুলিতে প্রবাহ মিটার, চাপ নিয়ন্ত্রক, নিয়ন্ত্রণ ভালভ এবং সুরক্ষা ডিভাইস রয়েছে।

• তাপ প্রবাহ মিটারঃ পরিসীমাঃ 0 ~ 50 kw/m2; পৃষ্ঠের নির্গমনঃɛ=0.95±0.05.

• হোল্ডার, ক্যালিব্রেটেড তাপ প্রবাহ মিটার এবং মাউন্ট সহ ভুয়া ক্যালিব্রেশন বোর্ড।

পরামিতিঃ

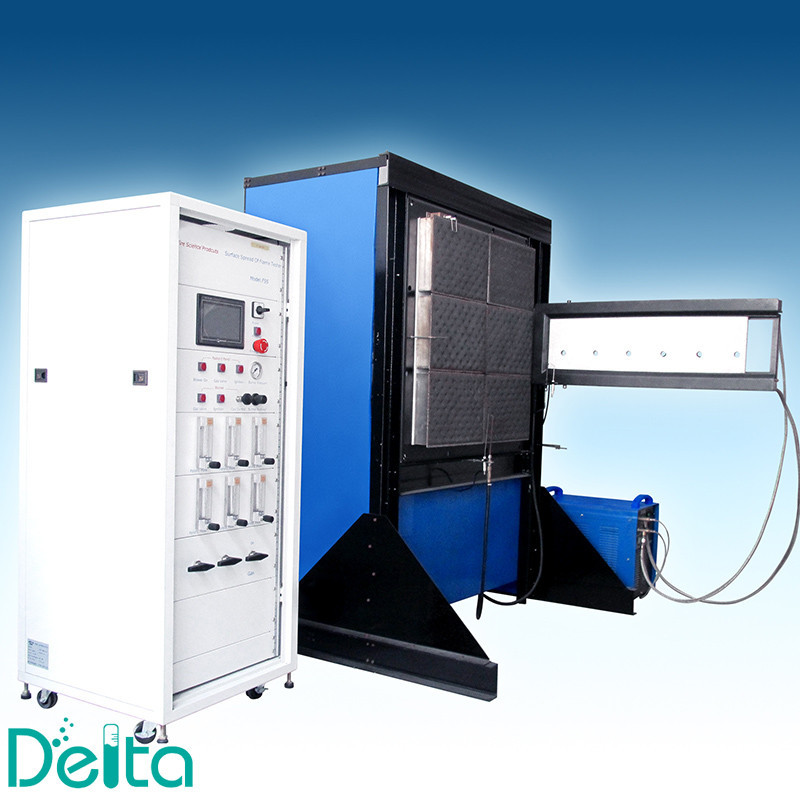

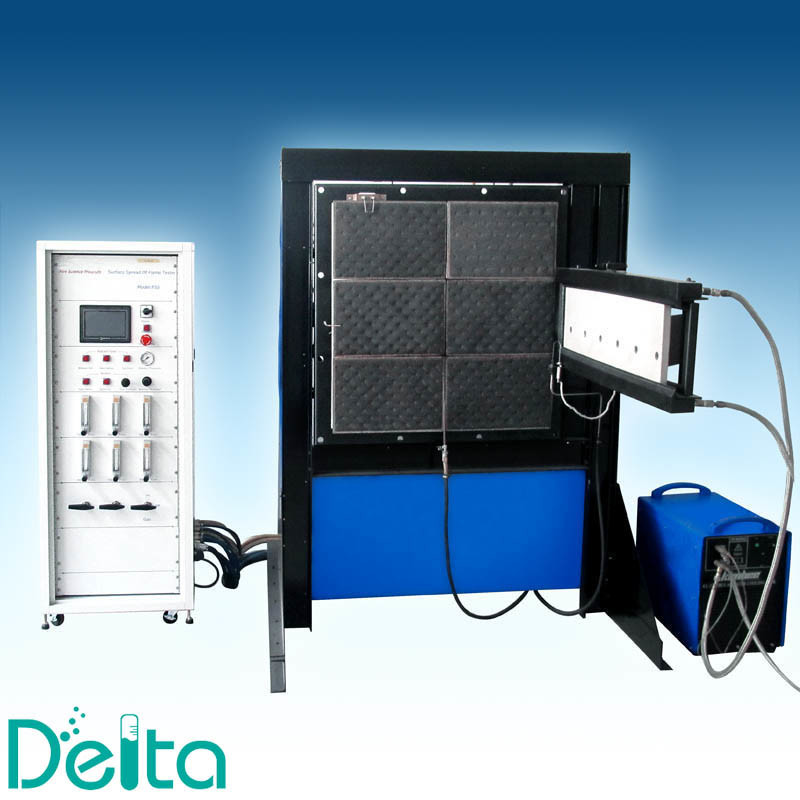

BS476-7 সরাসরি অগ্নি প্রতিরোধ নির্মাণ উপাদান জ্বলনযোগ্যতা পরীক্ষকবাস্তব চিত্রঃ
