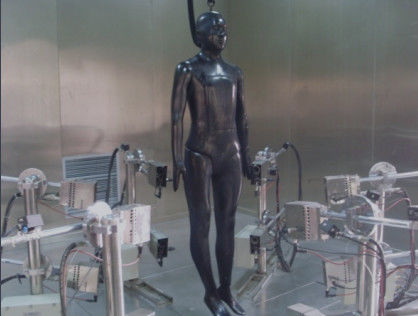

আইএসও ১৩৫০৬-১.২ এএসটিএম এফ ১৯৩০ ম্যানিকিন ফ্লেম এনগলফমেন্ট টেস্ট অ্যাপারেটর

এএসটিএম এফ ১৯৩০ ম্যানিকিনের অগ্নিগর্ভতা পরীক্ষার যন্ত্র

উপস্থাপনা:

• ম্যানিকিন ফ্লেম এনগলফমেন্ট টেস্ট ডিভাইসISO13506 এবং ASTM F1930 স্ট্যান্ডার্ড মেনে চলে।
• একটি পোশাকের পারফরম্যান্সকে একটি সিমুলেটেড ফ্ল্যাশ ফায়ার পরিবেশে পরীক্ষামূলকভাবে মূল্যায়ন করা যা তাপ প্রবাহ, শিখা বিতরণ এবং শিখা পরীক্ষার ম্যানিকনের সময়কাল নিয়ন্ত্রণ করে।
• এই সিস্টেম ব্যবহার করে পোড়ার পরিসীমা বিশ্লেষণ এবং দ্বিতীয় এবং তৃতীয় ডিগ্রী পোড়ার সময় পরিমাপ করতে। "

সিস্টেম সম্পর্কেঃ

• এটি পরীক্ষার চেম্বার, কন্ট্রোল সিস্টেম, ম্যানিকিন, ডেটা সংগ্রহের সিস্টেম, চিত্র সংগ্রহের সিস্টেম এবং সফটওয়্যার নিয়ে গঠিত।
• এটি অভ্যন্তরীণ তাপ প্রবাহের অভিন্নতা ক্যালিব্রেট করতে পারে, এপিডার্মিস, ডার্মিস এবং তলদেশীয় টিস্যুগুলির তাপমাত্রা সংগ্রহ এবং গণনা করতে পারে, প্রথম ডিগ্রি পোড়া বিশ্লেষণ সম্পূর্ণ করতে পারে,দ্বিতীয় ডিগ্রি পোড়া এবং ব্যথা, পোড়ার মাত্রা এবং পরিধি পূর্বাভাস দিতে পারে, যাতে সুরক্ষা বস্ত্রের সুরক্ষা বৈশিষ্ট্যগুলির সংজ্ঞা সম্পূর্ণ হয়।

ম্যানিকিন:

• পরীক্ষাটি ISO 13506 এবং ASTM f1930 এর প্রয়োজনীয়তা পূরণ করে এবং ম্যানিকিনের আকার ASTM d6240 এর প্রয়োজনীয়তা পূরণ করে;
• ম্যানিকিন মডেলটি অ-বিভাজ্য এবং অগ্নিরোধী সিরামিক কম্পোজিট থেকে তৈরি;
• ম্যানিকিনের কাঁধ, হাতুড়ি, হাঁটু এবং ভঙ্গুর জয়েন্ট আছে;
• কানেকশন ক্যাবলটি ম্যানিকিনের শরীরে মাথা বা পিছনের ঘাড়ের উপরের অংশ থেকে সংযুক্ত করা হয়।
• ম্যানিকিনে ১২২টি সেন্সর স্থাপন করা হয়েছে।

সেন্সর:

• সেন্সরটি তামার খাদ থেকে তৈরি, এবং তামার প্লেটের তাপমাত্রা পরিবর্তন পরিমাপ করার জন্য সেন্সরের পিছনে থার্মোকপল ঝালাই করা হয়;
• তাপীয় বিকিরণের পরিসীমা কমপক্ষে ০-১৬৭ কিলোওয়াট/মি২;
• সেন্সর পৃষ্ঠকে কালো উচ্চ তাপমাত্রা প্রতিরোধী পেইন্ট দিয়ে স্প্রে করা হয়।
• তাপ সংবেদকের প্রতিক্রিয়া সময় 0.1 সেকেন্ডের চেয়ে কম বা সমান;

পরীক্ষার চেম্বারঃ

• পরীক্ষার চেম্বারটি অগ্নি প্রতিরোধী কোয়ার্টজ গ্লাস এবং ইস্পাত কাঠামোর তৈরি। চেম্বারের আয়তন 4 মিটার দীর্ঘ x 3.5 মিটার প্রশস্ত x 3 মিটার উচ্চ;
• চেম্বারটি ম্যানিকিনের পরীক্ষার পৃষ্ঠের জন্য একটি অভিন্ন অগ্নি সরবরাহ করে এবং ডিবাগিংয়ের জন্য পর্যাপ্ত জায়গা সরবরাহ করে;
• পরীক্ষা চলাকালীন পর্যাপ্ত অক্সিজেন সরবরাহ নিশ্চিত করতে চেম্বারে স্বতন্ত্র বায়ুচলাচল সরঞ্জাম সরবরাহ করা হবে এবং পরীক্ষা শেষ হওয়ার পরে নিষ্কাশন গ্যাস নিষ্কাশন করা হবে।
• ফ্যানের নিষ্কাশন গতি সামঞ্জস্যযোগ্য, এবং নিষ্কাশন বায়ু ভলিউম কমপক্ষে 25m3 / মিনিট; এটি ছোট নিষ্কাশন বায়ু ভলিউমের সাথে শীতল বায়ু সরবরাহ করতে পারে;
• জ্বালানীযোগ্য গ্যাসের ফাঁসের ডিটেক্টর এবং দরজা খোলার এবং বন্ধ করার ডিটেক্টরটি জ্বলন চেম্বারে সজ্জিত করা হয় যাতে কর্মী এবং পরীক্ষার নিরাপত্তা নিশ্চিত করা যায়;

নিয়ন্ত্রণ ব্যবস্থাঃ

• ১২টি আমদানি করা বার্নার ব্যবহার করা হয়েছিল এবং ৬টি গ্রুপে বিভক্ত করা হয়েছিল, প্রতিটি গ্রুপে ২টি।
• বার্নার অ্যারেটি হেক্সাগোনাল লেআউট দিয়ে গঠিত যাতে ম্যানিকিনের পৃষ্ঠের জন্য কমপক্ষে 84kw / m2 এর অভ্যন্তরীণ তাপের অভিন্ন প্রবাহ সরবরাহ করা যায়;
• গ্যাস পাইপলাইনটি স্টেইনলেস স্টীল পাইপ দিয়ে সাজানো হয় এবং জ্বলন retardant পায়ের পাতার মোজাবিশেষ বার্নার গ্রুপের সাথে সংযোগ করতে ব্যবহৃত হয়;
• ইনপুট বিস্ফোরণ-প্রতিরোধী সোলিনয়েড ভালভ গ্যাস চালু-বন্ধ নিয়ন্ত্রণ করে, এবং প্রতিক্রিয়া সময় 0.1s হয়;
• গ্যাসের প্রবাহটি একটি ভর প্রবাহ নিয়ামক দ্বারা নিয়ন্ত্রিত হয় যাতে আগুনের স্থিতিশীলতা এবং পুনরাবৃত্তিযোগ্যতা নিশ্চিত করার জন্য গ্যাসের প্রবাহকে সঠিকভাবে নিয়ন্ত্রণ করা যায়;
• পরীক্ষামূলক অগ্নি পরীক্ষার সময়, জ্বলন নিরাপত্তা নিশ্চিত করার জন্য পুরো প্রক্রিয়া জুড়ে জ্বলন অবস্থা বজায় রাখা হয়;

তথ্য সংগ্রহ ব্যবস্থাঃ

• কম্পিউটার + ল্যাবভিউ মাল্টি-চ্যানেল হাই ফ্রিকোয়েন্সি ডেটা স্যাম্পলিং এবং বিশ্লেষণ সিস্টেম উপলব্ধি করে;
• সময় সিঙ্ক্রোনাইজেশন বিতরণ পরিমাপ উপলব্ধি করতে আমদানি করা ব্র্যান্ড ডেটা অধিগ্রহণ প্ল্যাটফর্ম এবং ইথারনেট সংযোগ গ্রহণ করুন;
• আমদানিকৃত ব্র্যান্ড তাপমাত্রা অধিগ্রহণ মডিউল গৃহীত হয়, নমুনা গ্রহণের ফ্রিকোয়েন্সি 95hz / চ্যানেল, নমুনা গ্রহণের নির্ভুলতা ± 0.29 °C এবং রেজোলিউশন 0.01 °C;
• ল্যাবভিউ সফটওয়্যার প্ল্যাটফর্ম ব্যবহার করে সিঙ্ক্রোনাস ডেটা সংগ্রহ, প্রদর্শন এবং রেকর্ড করা;
• ১২৪ সেন্সর এবং তাপমাত্রা পরিবেশে তথ্য একযোগে সংগ্রহ করা হয়;

সফটওয়্যার:

• সিস্টেম টেস্ট সফটওয়্যার ল্যাবভিউ এডিটিং, মডুলার ডিজাইন, সহজ ইন্টারফেস এবং সমৃদ্ধ ডেটা সামগ্রী গ্রহণ করে;
• প্রতিটি চ্যানেলের তাপমাত্রা এবং তাপ প্রবাহকে ক্যালিব্রেট করা যায়, এবং প্রতিটি চ্যানেল সেন্সর একটি সংশোধন বক্ররেখা দিয়ে সজ্জিত;
• সেন্সরের দ্বিতীয় ডিগ্রি বার্ন ক্যালিব্রেশন;
• প্রতিটি চ্যানেলের গ্যাস প্রবাহ সেট করা যায়;
• এক্সপোজার শর্তের ক্যালিব্রেশনঃ প্রতিটি চ্যানেলের তাপ প্রবাহ মান, গড় মান এবং স্ট্যান্ডার্ড বিচ্যুতি নিশ্চিত করার জন্য সেন্সর ক্যালিব্রেশন সহ ম্যানিকিনটি একটি বিস্ফোরণ পরিবেশে স্থাপন করা হয়;

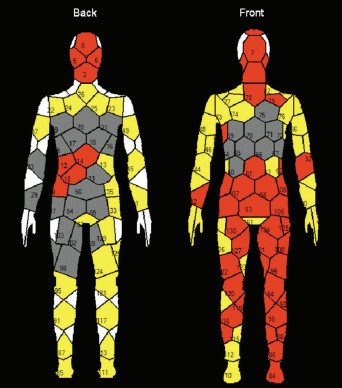

• ম্যানিকিনের পৃষ্ঠের ২য় ডিগ্রি পোড়া এলাকা বিশ্লেষণ;
• ম্যানিকিনের পৃষ্ঠের তৃতীয় ডিগ্রি পোড়া এলাকা বিশ্লেষণ;
• ম্যানিকিনের পৃষ্ঠের মোট পোড়া এলাকার বিশ্লেষণ;
• ম্যানিকিনের পৃষ্ঠের মোট তাপ শোষণ বিশ্লেষণ;
