বিল্ডিং উপাদান এবং ফিটিং উপাদান ড্রিপিং পরীক্ষক --মডেল NF505

উপস্থাপনা:

• এনএফ পি ৯২-৫০৫ অনুসারে ড্রপিং টেস্ট হল বিল্ডিং এবং ফিটিং উপকরণগুলির এম শ্রেণীকরণের জন্য অগ্নির প্রতিক্রিয়া সম্পূরক পরীক্ষা।এটি তাপীয় গলিত উপকরণগুলির জন্য ব্যবহৃত হয় যার জন্য কিছু জ্বলন্ত বা ড্রিপিং হয় নাএই পরীক্ষাটি নমনীয় এবং পাতলা উপকরণগুলির জন্য বৈদ্যুতিক বার্নার পরীক্ষা হতে পারে (এনএফ পি 92-503) ।অথবা শক্ত বা নমনীয় এবং পুরু উপকরণগুলির জন্য বিকিরণ পরীক্ষা (এপিরেডিটর ক্যাবিনেট) (এনএফ পি 92-501).

• নীতিগতভাবে, ড্রিপিং পরীক্ষায় কাঠের উলের প্রদাহের ফলে এম 4 শ্রেণিবদ্ধকরণ হয়। যদি কাঠের উলটি ড্রিপিং পরীক্ষায় প্রদাহিত না হয়,মূল পরীক্ষায় প্রাপ্ত শ্রেণীবিভাগ বজায় রাখা হয় অথবা এই মূল পরীক্ষার সময় কিছু অ-প্রদাহিত বা প্রদাহিত ড্রপিং ছিল কিনা তার উপর নির্ভর করে উপাদানটি হ্রাস করা হয়. মূল পরীক্ষায় প্রদাহ ছাড়া বা স্বল্প সময়ের প্রদাহের ক্ষেত্রে,এই স্কিমটিও পরিপূরক অগ্নি প্রতিরোধের পরীক্ষায় (এনএফ পি ৯২-৫০৪) প্রয়োগ করা হয় যখন এই পরিপূরক পরীক্ষার সময় আবারও কিছু অ-প্রদাহিত বা প্রদাহিত ড্রপিং দেখা যায়।.

অ্যাপ্লিকেশন ক্ষেত্রঃ

• নির্মাণ সামগ্রী;

• রেল;

• অটোমোবাইল অভ্যন্তর;

বৈশিষ্ট্যঃ

ড্রপিং টেস্ট ডিভাইসটি নিম্নলিখিত উপাদানগুলির সমন্বয়ে গঠিত যা একটি সাধারণ ভিত্তিতে একত্রিত করা হয়ঃ

• প্রথম স্ট্যান্ডের উপরের অংশে 500 ওয়াটের নামমাত্র পাওয়ারের ইপিরেডিএটর টাইপের তাপ বিকিরণ উৎস স্থাপন করা হয়,যার উজ্জ্বল পৃষ্ঠ 100 মিমি ব্যাসের একটি স্বচ্ছ গ্লাসযুক্ত ফিউজড সিলিকা ডিস্ক দিয়ে তৈরি.

• একটি চলনশীল হ্যান্ডেল ডিভাইসটি পরীক্ষার টুকরো থেকে এটি অপসারণের জন্য অনুভূমিক সমতলে 90 ° ঘোরানোর জন্য epiradiator সমর্থনটি সামান্য উত্তোলন করতে দেয়।

• দ্বিতীয় স্ট্যান্ডে একটি উচ্চতা সামঞ্জস্যযোগ্য সমন্বয় রয়েছে যার উপরের অংশে পরীক্ষার টুকরো সমর্থন এবং নীচের অংশে ড্রপ ভর্তি রয়েছে, এই দুটি অংশ 300 মিমি দূরে রয়েছে।

• পরীক্ষামূলক টুকরো সমর্থন একটি ধাতু রিং যা স্টেইনলেস স্টীল তারের মধ্যে একটি সমতল বৃত্তাকার গ্রিড অবস্থিত তৈরি করা হয়।

• ড্রপ রিসেপ্টরটি একটি ছোট থালা দিয়ে গঠিত যার সমতল নীচে সম্পূর্ণরূপে কাঠের উল দিয়ে আচ্ছাদিত।

• A guiding mark bound up with the epiradiator support and a graduated metal rule fixed to the pole of this second stand allow to adjust the distance between the radiant surface of the epiradiator and the upper face of the test piece.

পরামিতিঃ

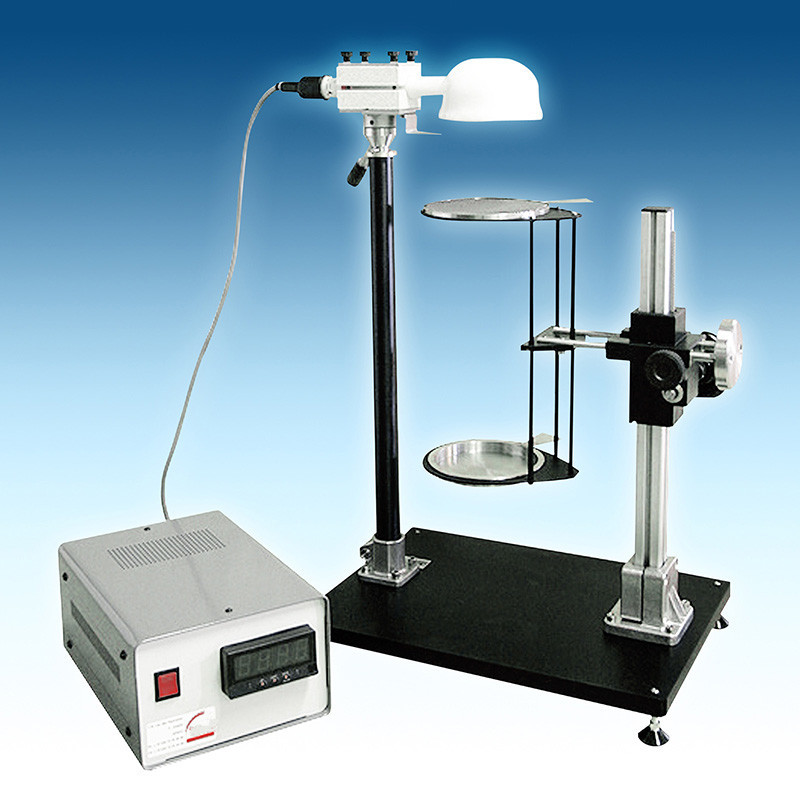

NF505 ড্রিপিং টেস্টার রিয়েল ছবিঃ
