থ্রি ফেজ পাওয়ার কোয়ালিটি অ্যানালাইজার, পাওয়ার কোয়ালিটি ডেটা লগার

থ্রি ফেজ পাওয়ার কোয়ালিটি অ্যানালাইজার, পাওয়ার কোয়ালিটি ডেটা লগার

উপস্থাপনা:

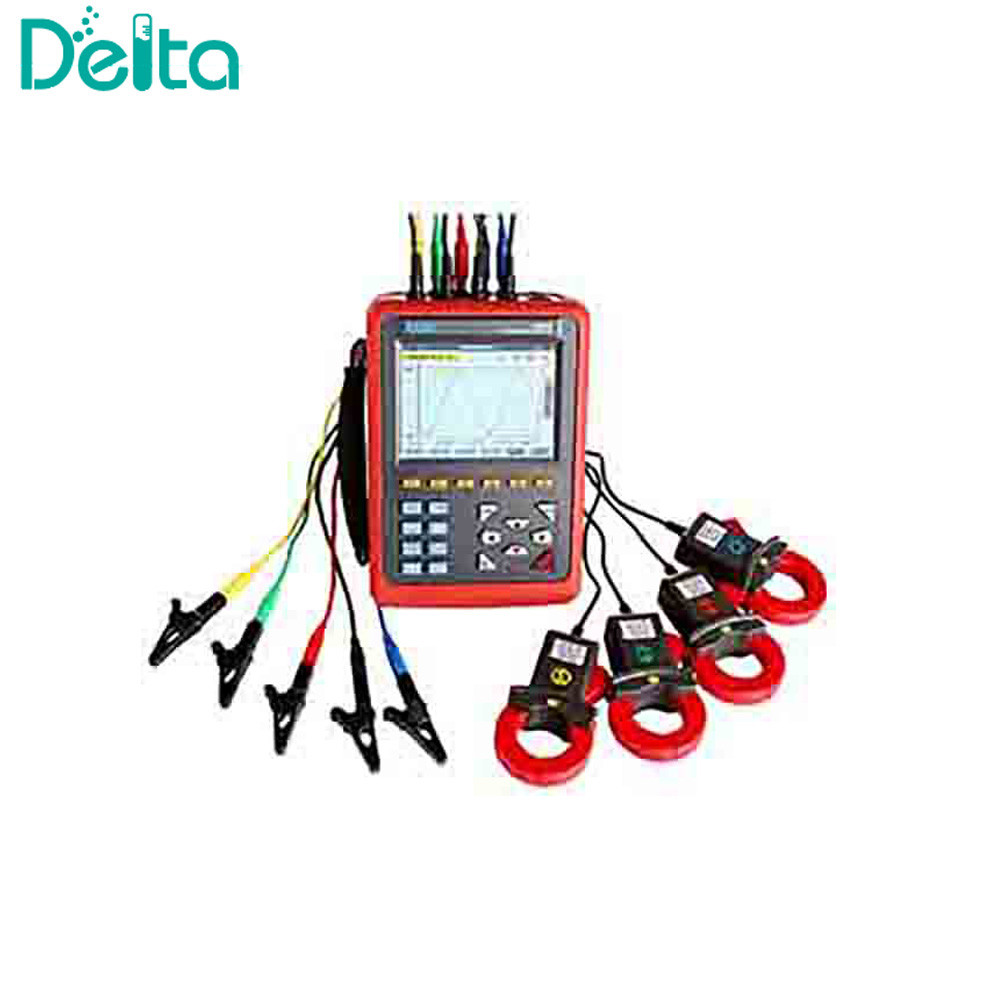

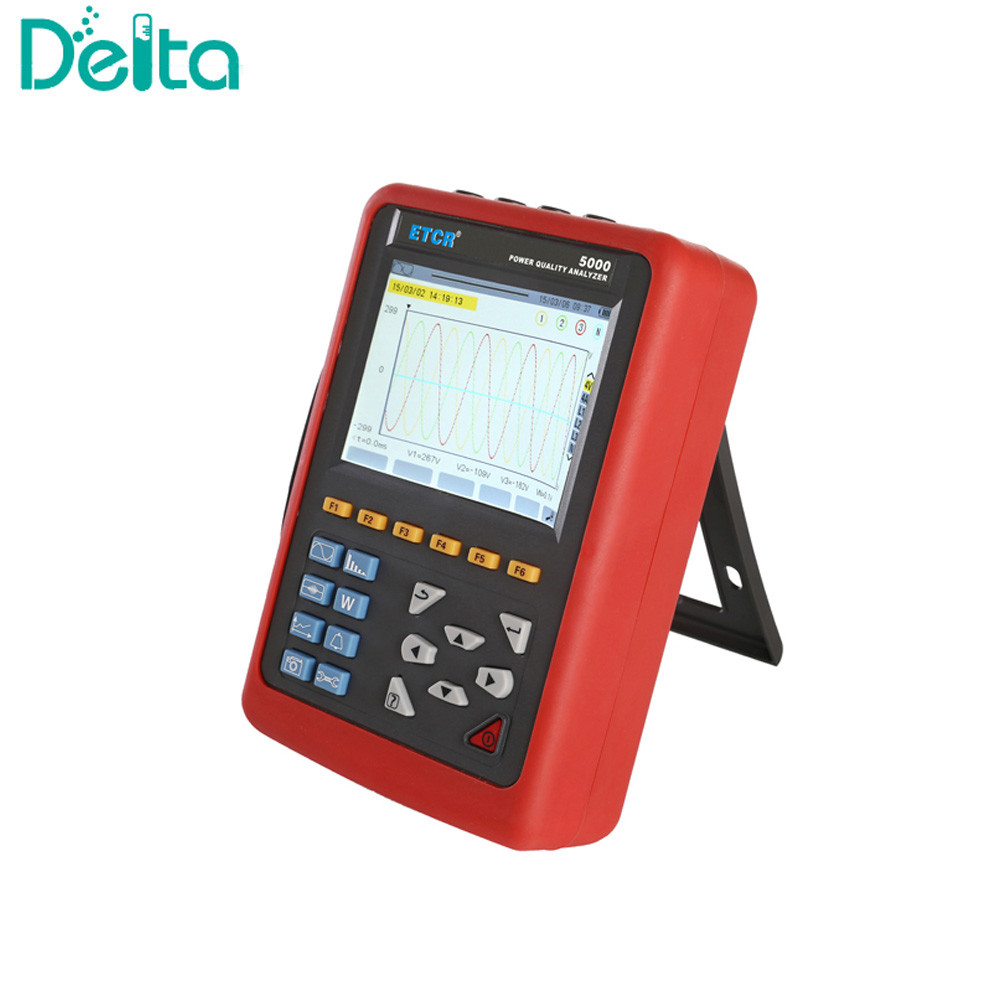

ETCR-5000থ্রি ফেজ পাওয়ার কোয়ালিটি বিশ্লেষক, পাওয়ার কোয়ালিটি ডেটা লগার হয়বিশেষভাবে সমস্ত ভোল্টেজ, বর্তমান, শক্তি, শক্তি, হারমোনিক এবং ফেজ বৈদ্যুতিক পরামিতিগুলির বিস্তৃত বিশ্লেষণ এবং নির্ণয়ের জন্য ডিজাইন করা হয়েছে।


এটি বিদ্যুৎ শিল্প, পেট্রোকেমিক্যাল, ধাতুশিল্প, রেলপথ, খনির উদ্যোগ, বৈজ্ঞানিক গবেষণা প্রতিষ্ঠান এবং পরিমাপ বিভাগে প্রযোজ্য।
ETCR-5000 3 ফেজ পাওয়ার কোয়ালিটি অ্যানালাইজার পাওয়ার কোয়ালিটি ডেটা লগারএর জন্য উপযুক্ততিন ধাপের ফিল্ড টেস্ট, মাল্টি-ফাংশনাল এবং বুদ্ধিমান, সংক্ষিপ্ত মানুষ-মেশিন অপারেশন।

পরামিতিঃ

প্রভাবের কারণ	পরীক্ষার আইটেম	বেস কন্ডিশন	কাজের অবস্থা
পরিবেশের তাপমাত্রা	সমস্ত পরামিতি	(23±2) °C	-১০°সি~৪০°সি
আপেক্ষিক আর্দ্রতা	সমস্ত পরামিতি	৪০% থেকে ৬০%	< ৮০%
ফেজ থেকে নিরপেক্ষ ভোল্টেজ	সমস্ত পরামিতি	(100±1%) ভি	1.0V ~ 1000V
ফেজ-টু-ফেজ ভোল্টেজ	সত্যিকারের আরএমএস ফেজ-টু-ফেজ ভোল্টেজ	(২০০±১%) ভি	1.0V থেকে 2000V
বর্তমান	সত্যিকারের আরএমএস বর্তমান	(5±1%) A	10mA ~ 1000A
নেটওয়ার্ক ফ্রিকোয়েন্সি	সমস্ত পরামিতি	50Hz±0.1Hz	40Hz থেকে 70Hz
ফেজ শিফট	সক্রিয় ক্ষমতা এবং সক্রিয় শক্তি	Cosφ=1	কসফঃ ০.২-১।0
	প্রতিক্রিয়াশীল শক্তি এবং প্রতিক্রিয়াশীল শক্তি	Sinφ=1	সিনφ: ০.২-১।0
হারমোনিক	সমস্ত পরামিতি	<০.১%	0.০% থেকে ১০০%
ভোল্টেজ ভারসাম্যহীনতা	সমস্ত পরামিতি	< ১০%	0.০% থেকে ১০০%
ডিভাইসের কাজের ভোল্টেজ	সমস্ত পরামিতি	DC9.8V±0.1V	DC9.5V~10.5V
বাহ্যিক বৈদ্যুতিক ক্ষেত্র, চৌম্বকীয় ক্ষেত্র	সমস্ত পরামিতি	এড়ানো উচিত
পরীক্ষার অবস্থান	বর্তমানের পরিমাপ করা সম্পর্কিত পরামিতি	ক্ল্যাম্পের কেন্দ্রে পরীক্ষিত তার।

পাওয়ার সাপ্লাই	রিচার্জেবল লিথিয়াম-আয়ন ব্যাটারি প্যাক 9.6V, ব্যাক চার্জার।
ব্যাটারি সূচক	ব্যাটারি প্রতীক দেখায় ভোল্টেজ খুব কম হলে, স্বয়ংক্রিয়ভাবে 1 মিনিটের পরে বন্ধ।
বিদ্যুৎ খরচ	সাধারণ পরীক্ষার বর্তমান খরচ ৪৯০ mA, অবিচ্ছিন্নভাবে ৮ ঘন্টা কাজ করা।
প্রদর্শন মোড	এলসিডি কালার স্ক্রিন, ৬৪০ ডট*৪৮০ ডট, ৫.৬ ইঞ্চি, ডিসপ্লে ডোমেইনঃ ১১৬mm*৮৮mm।

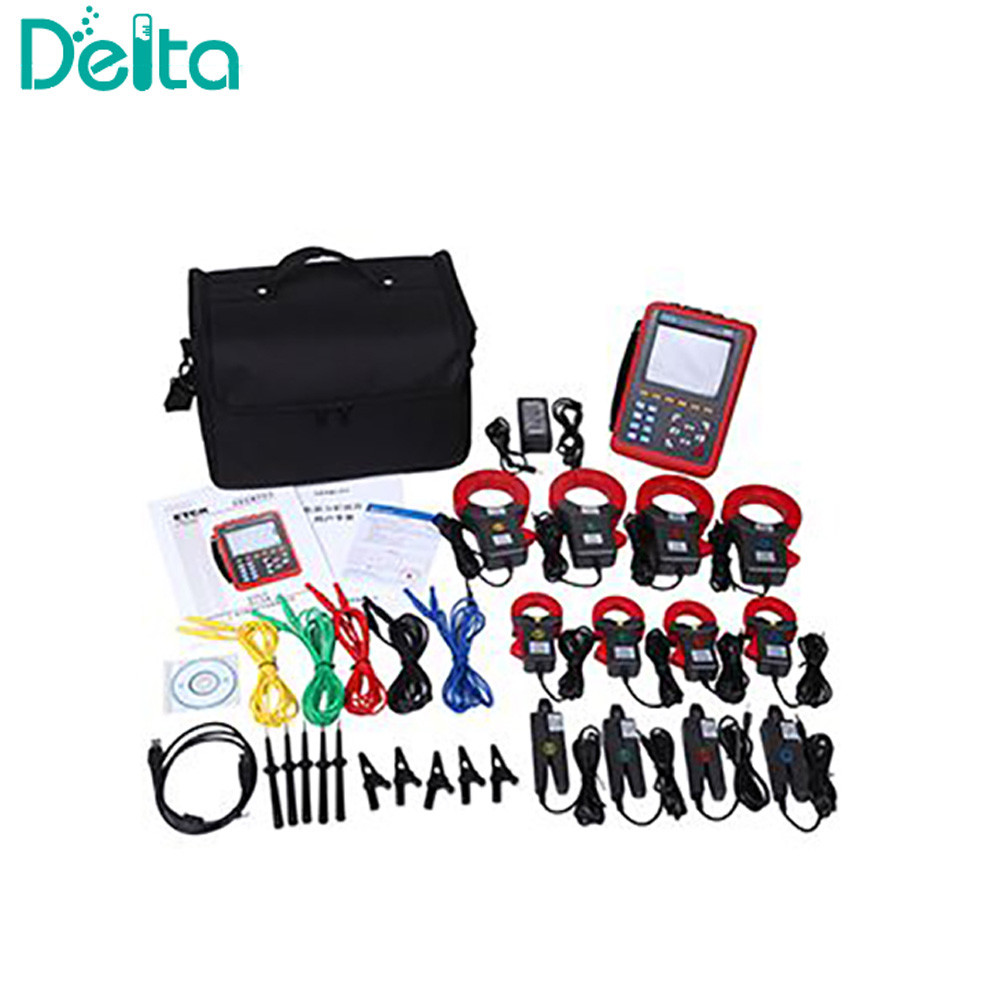

ক্ল্যাম্পের আকার	008 ছোট তীক্ষ্ণ বর্তমানের ক্ল্যাম্পঃ 7.5mm*13mm; ০৪০ সার্কেল স্ট্রিম ক্ল্যাম্পঃ ৩৫ মিমি*৪০ মিমি ০৬৮ সার্কেল স্ট্রিম ক্ল্যাম্পঃ ৬৮mm*৬৮mm;
যন্ত্রের মাত্রা	L*W*H: 240mm*170mm*68mm।

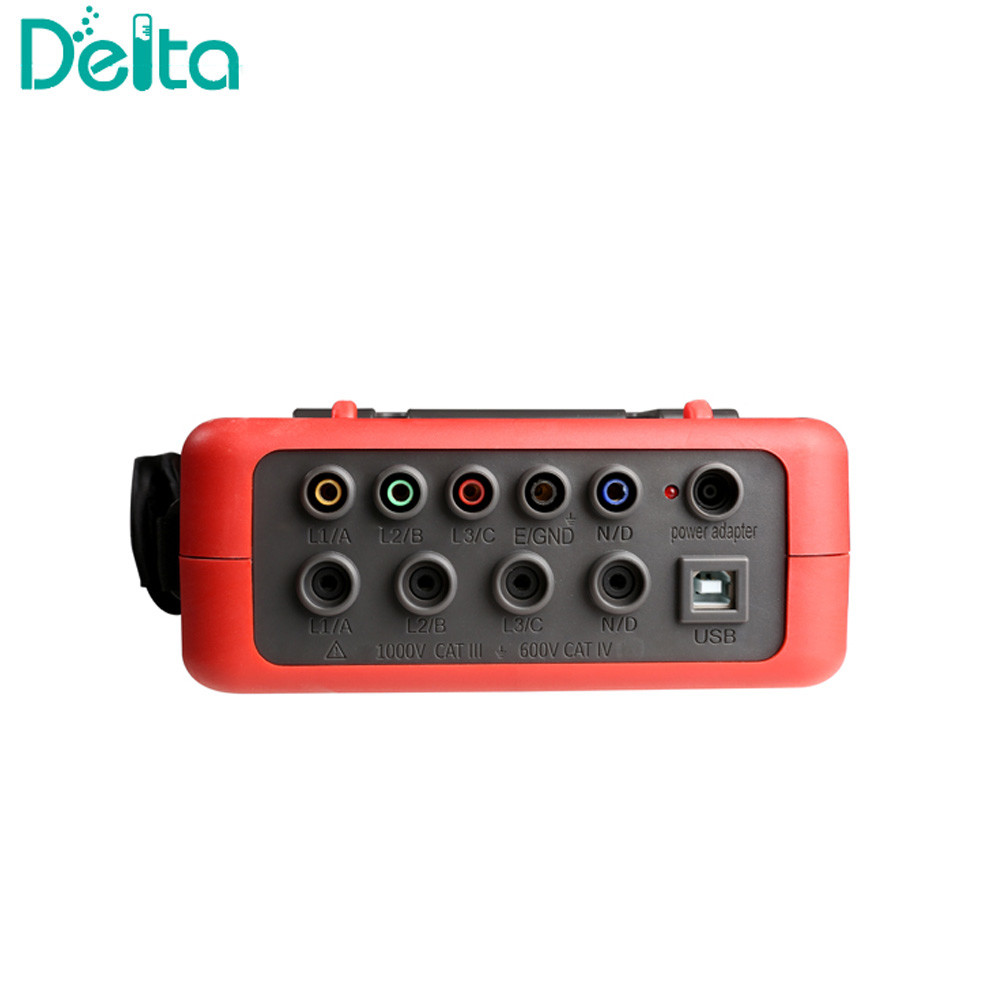

চ্যানেলের সংখ্যা	4U/4I।
ফেজ-টু-ফেজ ভোল্টেজ	1.0V~2000V।
ফেজ থেকে নিরপেক্ষ ভোল্টেজ	1.0V~1000V।
বর্তমান	008 বর্তমান ক্ল্যাম্পঃ 10mA~10.0A; 040 বর্তমান ক্ল্যাম্পঃ 0.10A ~ 100A; 068 বর্তমান ক্ল্যাম্পঃ 1.0A~1000A; অপশনাল বর্তমান ট্রান্সফরমারঃ যন্ত্রের ইনপুট বর্তমান 1mA ~ 500mA।
ঘনত্ব	৪০ হার্টজ থেকে ৭০ হার্টজ।
বিদ্যুতের পরামিতি	W, VA, Var, PF, DPF, cosφ, tanφ।
শক্তি পরামিতি	ওহ, ওহ, ওহ।
হারমোনিক	অর্ডার 0 ~ 50.
মোট হারমোনিক বিকৃতি	অর্ডার 0 ~ 50, প্রতিটি ফেজ.
বিশেষজ্ঞ মোড	- হ্যাঁ।
অস্থায়ী রেকর্ডের সংখ্যা	১৫০ সেট।
ভোল্টেজ ফ্লিকার	- হ্যাঁ।
স্টার্ট বর্তমান মোড	হ্যাঁ, ১০০ সেকেন্ড।
৩ ধাপের ভারসাম্যহীনতা	- হ্যাঁ।
রেকর্ড	300 দিন ((একযোগে 20 পরামিতি রেকর্ডিং, প্রতি 5 সেকেন্ডে একটি পয়েন্ট রেকর্ড) ।
ন্যূনতম/সর্বোচ্চ রেকর্ড করা মান	একটি নির্দিষ্ট সময়ের মধ্যে সর্বোচ্চ এবং সর্বনিম্ন মানের পরিমাপ।
এলার্ম	৪০টি ভিন্ন ধরনের প্যারামিটার নির্বাচন, ১২,৮০০ সেট এলার্ম লগ।
শীর্ষ	- হ্যাঁ।
ফ্যাসর ডায়াগ্রাম প্রদর্শন	স্বয়ংক্রিয়ভাবে.
স্ন্যাপশটের ক্ষমতা	60.
মেনু ভাষা	ইংরেজি/চীনা।
যোগাযোগ	ইউএসবি।
স্বয়ংক্রিয়ভাবে বন্ধ	যখন একটি অ্যালার্ম ক্যাম্পেইন শুরু হয় বা ট্রানজিস্টরগুলির অনুসন্ধান, একটি ইনরশ বর্তমান ক্যাপচার, বা একটি প্রবণতা রেকর্ডিং অপেক্ষমান বা চলমান হয়, ডিভাইসটি স্বয়ংক্রিয়ভাবে বন্ধ হয় না।
	অন্যান্য পরীক্ষার মোডে, ১৫ মিনিট কী চাপ ছাড়াই, ১ মিনিট পর স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।
ব্যাকলাইট ফাংশন	হ্যাঁ, রাতে এবং অন্ধকার জায়গায় ব্যবহারের জন্য উপযুক্ত।
ওজন	হোস্ট: ১.৬ কেজি (ব্যাটারী সহ) ।
	008 ছোট তীক্ষ্ণ বর্তমানের ক্ল্যাম্পঃ 170g*4;
	০৪০ সার্কেল স্ট্রিম ক্ল্যাম্পঃ ১৯০g*৪;
	০৬৮ সার্কেল স্ট্রিম ক্ল্যাম্পঃ ৫১০জি*৪;
	পরীক্ষার তার এবং পাওয়ার অ্যাডাপ্টারঃ ৯০০ গ্রাম।
	মোট ওজনঃ প্রায় 10.5kg (প্যাকেজিং সহ) ।
ভোল্টেজ পরীক্ষার তারের দৈর্ঘ্য	তিন মিটার।
বর্তমান সেন্সর তারের দৈর্ঘ্য	দুই মিটার।
কাজের তাপমাত্রা এবং আর্দ্রতা	-১০°সি থেকে ৪০°সি; ৮০%র নিচে।
সংরক্ষণের পরিবেশ	-১০°সি থেকে ৬০°সি; ৭০%র নিচে।
ইনপুট প্রতিবন্ধকতা	পরীক্ষার ভোল্টেজের ইনপুট প্রতিবন্ধকতাঃ 1MΩ।
ভোল্টেজ প্রতিরোধ করুন	৩৭০০ ভোল্ট / ৫০ হার্জ সিনুসয়েডাল এসি ভোল্টেজকে ইনস্ট্রুমেন্টের তারের এবং শেলের মধ্যে ১ মিনিট ধরে সহ্য করতে হবে।
বিচ্ছিন্নতা	যন্ত্রের তারের এবং শেলের মধ্যে ≥10MΩ।
কাঠামো	ডাবল আইসোলেশন, আইসোলেশন কম্পন-প্রমাণ গহ্বর সঙ্গে।
নিরাপদ নিয়ম	আইইসি ৬১০১০ ১০০০ ভোল্ট ক্যাটাগরি ৩/৬০০ ভোল্ট ক্যাটাগরি ৪, আইইসি ৬১০১০-০৩১, আইইসি ৬১৩২৬, দূষণের মাত্রাঃ ২।
প্যাকেজিং আকার	৪০০*২৭০*২৭০ মিমি (L*W*H)
ওজন	৮ কেজি

ফাংশনঃ

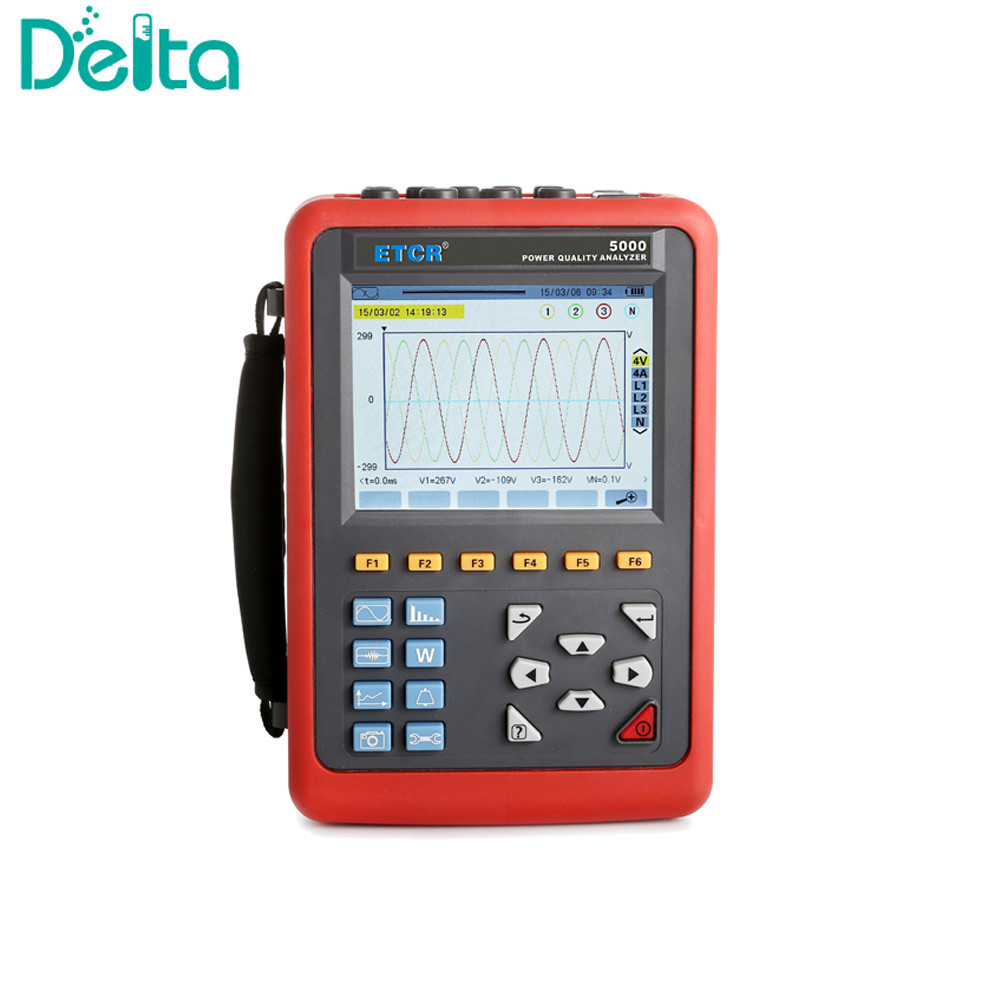

ওয়েভফর্ম রিয়েল-টাইম প্রদর্শন (4 চ্যানেল ভোল্টেজ/4 চ্যানেল বর্তমান) ।
ভোল্টেজ এবং স্রোতের সত্য RMS মান।
ভোল্টেজের ডিসি উপাদান।
পিক বর্তমান এবং ভোল্টেজের মান।
অর্ধ-চক্রের সর্বনিম্ন এবং সর্বাধিক RMS বর্তমান এবং ভোল্টেজ মান।
ফ্যাসর ডায়াগ্রাম প্রদর্শন।
প্রতিটি হারমোনিকের পরিমাপ ৫০ নং পর্যন্ত।
বার চার্ট প্রতিটি ধাপের বর্তমান এবং ভোল্টেজের হারমোনিক অনুপাত দেখায়।
মোট হারমোনিক বিকৃতি (THD) ।
সক্রিয়, প্রতিক্রিয়াশীল, দৃশ্যমান শক্তি, ধাপ এবং সমষ্টিগত দ্বারা।
সক্রিয়, প্রতিক্রিয়াশীল, দৃশ্যমান শক্তি, ধাপ এবং সমষ্টিগত দ্বারা।
ট্রান্সফরমার কে ফ্যাক্টর।
পাওয়ার ফ্যাক্টর (PF) এবং ডিসপ্লেসমেন্ট ফ্যাক্টর (DPF বা COSΦ) ।
স্বল্পমেয়াদী ভোল্টেজ ফ্লিকার (পিএসটি) ।
ত্রি-ফেজ ভারসাম্যহীনতা (বর্তমান এবং ভোল্টেজ) ।
