পণ্যের বিবরণ
পণ্যের বর্ণনা

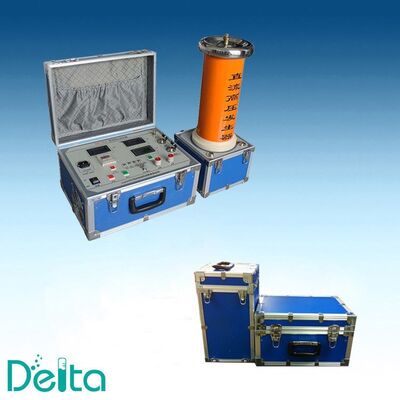

The ZGF-400kV/3mA ডিসি হাই ভোল্টেজ টেস্ট সেট একটি সিরিজ-এক্সাইটেড, তেল-ইনসুলেটেড ডিসি হাই ভোল্টেজ জেনারেটর যা 110kV এবং 220kV ক্লাস পাওয়ার কেবল, জিঙ্ক অক্সাইড সার্জ অ্যারেস্টার, বুশিং, ট্রান্সফরমার এবং সুইচগিয়ার ফিল্ড এবং ল্যাবরেটরি টেস্টিংয়ের জন্য ডিজাইন করা হয়েছে। এটি 3mA রেট করা কারেন্টে একটি অবিচ্ছিন্নভাবে সামঞ্জস্যযোগ্য 0-400kV ডিসি আউটপুট সরবরাহ করে, MOA (মেটাল অক্সাইড অ্যারেস্টার) লিকেজ কারেন্ট টেস্টিংয়ের জন্য 0.75 U1mA স্বয়ংক্রিয় রেফারেন্স ভোল্টেজ পরিমাপ ফাংশন সহ।
প্রয়োগ
তেল-ভরা কেবল, পুরানো XLPE কেবল যেখানে AC টেস্টিং উপলব্ধ নয়, এবং 1mA রেফারেন্স ভোল্টেজ (U1mA) এবং জিঙ্ক অক্সাইড অ্যারেস্টারের 0.75 U1mA লিকেজ কারেন্ট পরিমাপের জন্য ডিসি উইথস্ট্যান্ড ভোল্টেজ টেস্টিং সবচেয়ে ব্যবহারিক পদ্ধতি হিসাবে রয়ে গেছে। 400kV/3mA রেটিং 220kV অ্যারেস্টার এবং 110kV কেবল সিস্টেমকে একটি আরামদায়ক মার্জিন সহ কভার করে, যখন হালকা ওজনের মডুলার নির্মাণ ইউনিটটিকে দুটি টেকনিশিয়ান দ্বারা সাবস্টেশন এবং কেবল ট্রেঞ্চে বহন করার অনুমতি দেয়।
প্রধান বৈশিষ্ট্য
- 0 থেকে 400kV ডিসি পর্যন্ত অবিচ্ছিন্নভাবে সামঞ্জস্যযোগ্য আউটপুট, রেট করা কারেন্ট 3mA
- স্বয়ংক্রিয় MOA টেস্টিং: U1mA এবং 0.75 U1mA লিকেজ কারেন্ট পরিমাপ করে, অনুপাত গণনা করে এবং ফলাফল প্রিন্ট করে
- ক্যাপাসিটিভ লোডের অধীনে উচ্চ স্থিতিশীলতা; রেট করা আউটপুটে 0.5% এর চেয়ে ভাল রিপল ফ্যাক্টর
- ওভার-ভোল্টেজ, ওভার-কারেন্ট এবং জিরো-স্টার্ট সুরক্ষা স্বয়ংক্রিয় ট্রিপ সহ
- চীনা/ইংরেজি মেনু সহ বড় এলসিডি ডিসপ্লে, রিয়েল-টাইম ভোল্টেজ এবং কারেন্ট কার্ভ
- অ্যারেস্টার টেস্টিংয়ের জন্য ইন্টিগ্রাল 0.75 U1mA ওয়ান-কী অপারেশন
- এয়ার-কুলড বা তেল-কুলড ট্রান্সফরমার বিকল্প সহ তেল-ইনসুলেটেড হাই ভোল্টেজ ট্যাঙ্ক
- পোর্টেবল মডুলার ডিজাইন: HV ট্যাঙ্ক, কন্ট্রোল ইউনিট এবং সংযোগকারী কেবলগুলি পৃথক কেসে
প্রযুক্তিগত স্পেসিফিকেশন
| রেট করা আউটপুট ভোল্টেজ | 400kV ডিসি (নেগেটিভ পোলারিটি স্ট্যান্ডার্ড, পজিটিভ ঐচ্ছিক) |
| রেট করা আউটপুট কারেন্ট | 3mA |
| রেট করা ক্ষমতা | 1200W |
| ইনপুট সরবরাহ | AC 220V +/-10%, 50/60Hz, সিঙ্গেল ফেজ |
| ভোল্টেজ নিয়ন্ত্রণ | অবিচ্ছিন্ন, 0-100% রেট করা ভোল্টেজ |
| ভোল্টেজ নির্ভুলতা | পঠনের +/-1.5%, +/-1 ডিজিট |
| কারেন্ট নির্ভুলতা | পঠনের +/-1.5%, +/-1 ডিজিট |
| রিপল ফ্যাক্টর | রেট করা ভোল্টেজ এবং কারেন্টে 0.5% এর কম |
| ভোল্টেজ ডিসপ্লে | এলসিডি, 0-400.0kV, রেজোলিউশন 0.1kV |
| কারেন্ট ডিসপ্লে | এলসিডি, 0-3000uA, রেজোলিউশন 1uA |
| ইনসুলেশন মাধ্যম | ট্রান্সফরমার তেল, তেল-ভরা HV ট্যাঙ্ক |
| কুলিং | প্রাকৃতিক বায়ু শীতলীকরণ, রেট করা লোডে অবিচ্ছিন্ন ডিউটি |
| পরিবেষ্টিত তাপমাত্রা | -10C থেকে +40C |
| আপেক্ষিক আর্দ্রতা | 85% এর কম, নন-কন্ডেন্সিং |
| উচ্চতা | 2000m পর্যন্ত |
| সামগ্রিক ওজন | HV ট্যাঙ্ক প্রায় 95 কেজি, কন্ট্রোল ইউনিট প্রায় 8 কেজি |
স্ট্যান্ডার্ড আনুষাঙ্গিক
- HV আউটপুট বুশিং সহ তেল-ভরা HV জেনারেটর ট্যাঙ্ক
- এলসিডি ডিসপ্লে এবং প্রিন্টার সহ ডিজিটাল কন্ট্রোল ইউনিট
- 400kV রেটযুক্ত ডিসচার্জ রড
- মাইক্রো-অ্যামিটার এবং শিল্ডেড পরিমাপ কেবল
- আর্থিং কেবল এবং গ্রাউন্ডিং রড
- অতিরিক্ত সিল এবং তেল ভর্তি ফানেল
- ইংরেজিতে অপারেশন এবং রক্ষণাবেক্ষণ ম্যানুয়াল
- কারখানা পরীক্ষা রিপোর্ট এবং ক্যালিব্রেশন সার্টিফিকেট
পরীক্ষা মান
এই সেটটি IEC 60060-1 (হাই ভোল্টেজ টেস্ট টেকনিক), IEC 60076-3 (পাওয়ার ট্রান্সফরমার ইনসুলেশন লেভেল) এবং DL/T 596 (পাওয়ার ইকুইপমেন্টের প্রতিরোধমূলক টেস্টিং) অনুসারে টেস্টিং সমর্থন করার জন্য ডিজাইন করা হয়েছে। জিঙ্ক অক্সাইড অ্যারেস্টার টেস্টিংয়ের জন্য U1mA এবং 0.75 U1mA পদ্ধতি IEC 60099-5 এবং GB 11032 অনুসরণ করে।
কেন এই সেটটি বেছে নেবেন
প্রতিটি ইউনিট ডেলিভারির আগে 1 ঘন্টা রেট করা ভোল্টেজে অ্যাসেম্বল করা, তেল ভরা এবং চালানো হয়, কারখানার রিপোর্টে টেস্ট ওয়েভফর্ম এবং লিকেজ কারেন্ট রেকর্ড করা হয়। কন্ট্রোল ইউনিট শেষ 50টি টেস্ট রেকর্ড সংরক্ষণ করে, যা একই সাইটে অ্যারেস্টার লিকেজ কারেন্টের পর্যায়ক্রমিক তুলনার জন্য সুবিধাজনক। আমরা 220V/50Hz এবং 110V/60Hz ইনপুট সংস্করণ সরবরাহ করি এবং অনুরোধে একটি পজিটিভ পোলারিটি আউটপুট প্রদান করতে পারি।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন: সেটটি কি 220kV কেবল পরীক্ষা করতে পারে?
উত্তর: হ্যাঁ। 400kV ডিসি 220kV ক্লাস কেবলগুলির জন্য ডিসি উইথস্ট্যান্ড টেস্ট ভোল্টেজ মার্জিন সহ কভার করে। খুব দীর্ঘ কেবল রানের জন্য চার্জিং কারেন্ট 3mA রেটিংয়ের বিরুদ্ধে পরীক্ষা করা উচিত, এবং প্রয়োজনে আমরা একটি 5mA মডেলের উদ্ধৃতি দিতে পারি।
প্রশ্ন: একটি ডিসচার্জ রড অন্তর্ভুক্ত আছে কি?
উত্তর: হ্যাঁ, একটি 400kV রেটযুক্ত ডিসচার্জ রড সহ আর্থ লিড স্ট্যান্ডার্ড সাপ্লাই স্কোপে অন্তর্ভুক্ত রয়েছে।
প্রশ্ন: ওয়ারেন্টি কি?
উত্তর: সম্পূর্ণ সেটের উপর এক বছরের ওয়ারেন্টি, দশ বছরের জন্য আজীবন প্রযুক্তিগত পরামর্শ এবং খুচরা যন্ত্রাংশ সরবরাহ সহ।
